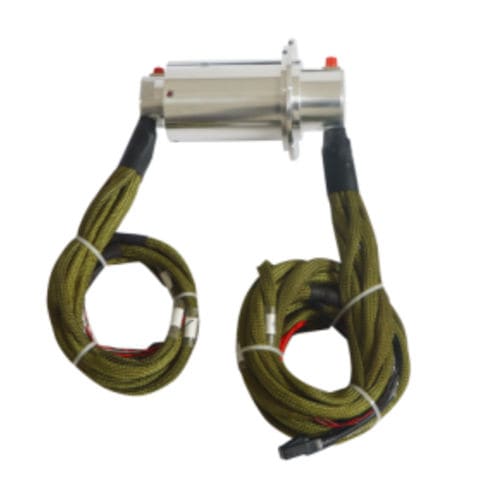

Giunti a fibra ottica ibrido DHS066-39-1F

per applicazioni roboticheper apparecchiatura medicaper antenna radar

Descrizione breve
Anello collettore optoelettronico / giunto rotante optoelettronico. Modello DHS066-39-1F trasmette 1 fibra ottica monomodale e 39 canali elettrici, supportando configurazioni miste di segnale e alimentazione. Progettato per una trasmissione ottica ed elettrica affidabile in rotazione in ambienti industriali.

Dettagli prodotto — Parametri principali (tabella rappresentata in righe)
DHS066-39-1F
Numero di circuiti: 39
Temperatura di esercizio: -40°C ~ +65°C
Corrente nominale: personalizzabile
Umidità di esercizio: ≤70%
Tensione nominale: 0~240 VAC/VDC
Grado di protezione: IP54
Resistenza d'isolamento: ≥1000MΩ @500VDC
Materiale della custodia: Lega di alluminio
Tenuta dielettrica: 1500 VAC @50Hz, 60s, 2mA
Materiale dei contatti elettrici: Metallo prezioso
Variazione della resistenza dinamica: ≤10MΩ
Specifiche cavi: cavi flessibili trefolati stagno con isolamento in Teflon colorato
Velocità di rotazione: 0~600 rpm
Lunghezza dei cavi: 500mm + 20mm

Parametri anello in fibra ottica
Numero di canali: 1
Perdita d'inserimento tipica (23°C): ≤4 dB
Lunghezza d'onda di funzionamento: 1270 ~ 1610 nm
Fluttuazione perdita d'inserimento: ≤2 dB
Tipo di fibra: fibra monomodale
Return loss: ≥40 dB
Tipo di connettore: FC/PC
Confezione pigtail: Ø2 armato
Direzione di trasmissione: bidirezionale
Velocità: ≥10 Gbps

Caratteristiche del prodotto

• Elevata capacità di trasmissione dati (≥10 Gbps)
• Adatto per trasmissioni a lunga distanza e ambienti sensibili alle interferenze (nessuna EMI)
• Design compatto e involucro in alluminio per installazioni con spazio limitato
• Progettato per ambienti difficili con protezione IP54
• Lunga vita operativa grazie ai contatti elettrici in metallo prezioso

Applicazioni tipiche
Robotica avanzata, sistemi di trasporto materiali, torrette rotanti veicolari, sistemi di comando remoto, antenne radar, sensori in fibra ottica, piatti girevoli video ad alta velocità, dispositivi medici, sistemi di videosorveglianza, sistemi operativi sottomarini, illuminazione di emergenza ed esposizioni che richiedono trasmissione affidabile ottica ed elettrica in rotazione.

I nostri vantaggi

• Vantaggi del prodotto: design modulare conveniente, alta affidabilità, protezione IP, supporto per video HD e frame rate elevati, rotazione continua 360°, integrazione di giunti rotanti ed Ethernet, opzioni antideflagranti o personalizzate.

• Vantaggi aziendali: piattaforme modulari standard con piena personalizzazione su richiesta; supporto tecnico e post‑vendita dedicato; fornitore storico per enti militari, istituti di ricerca e clienti industriali.

Specifiche tecniche

• Modello: DHS066-39-1F
• Diametro esterno: 66 mm
• Canali ottici: 1 monomodale (compatibile monomodale e multimodale)
• Canali elettrici: 39 (supporta tipi 1A, 3A, 8A, 10A)
• Tensione nominale: 0 ~ 240 VAC/VDC
• Corrente nominale: personalizzabile
• Temperatura di esercizio: -40°C ~ +65°C
• Umidità di esercizio: ≤70%
• Grado di protezione: IP54
• Materiale custodia: Lega di alluminio
• Materiale contatti elettrici: Metallo prezioso
• Resistenza d'isolamento: ≥1000 MΩ @500 VDC
• Tenuta dielettrica: 1500 VAC @50Hz per 60s, 2 mA
• Variazione resistenza dinamica: ≤10 MΩ
• Cavi: cavi flessibili trefolati stagno con isolamento in Teflon colorato (lunghezza 500 mm + 20 mm)
• Velocità di rotazione: 0 ~ 600 rpm
• Perdita d'inserimento tipica fibra: ≤4 dB (23°C)
• Lunghezza d'onda fibra: 1270 ~ 1610 nm
• Return loss: ≥40 dB
• Tipo di connettore: FC/PC
• Velocità dati: ≥10 Gbps
