Collettore rotante elettrottico DHS110-52-5F-1S

ibrido1 Gbpsper robot

Breve descrizione

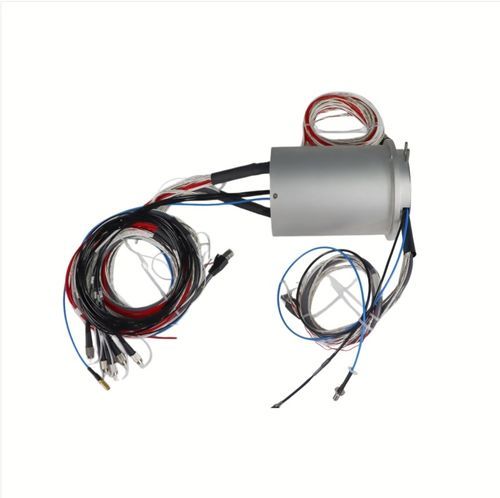

Modello DHS110-52-5F-1S, Ø110 mm, anello scorrevole ibrido elettro-ottico RF che integra 52 circuiti elettrici, un FORJ fibra ottica a 5 canali e un giunto rotante coassiale RF a 1 canale in un'unità compatta. Supporta rotazione continua a 360° per alimentazione, segnali, dati ottici ad alta velocità e trasmissione RF. Adatto per piattaforme antenna radar, stazioni terrene satcom, pod elettro-ottici e piattaforme robotiche rotanti. Configurazione personalizzabile disponibile.

Dettagli del prodotto
Nome prodotto: DHS110-52-5F-1S Anello scorrevole ibrido elettro-ottico RF
Modello: DHS110-52-5F-1S
Diametro esterno: 110 mm (montaggio a flangia)
Canali elettrici: 52 — combinazione di alimentazione (2A/5A/10A/15A) e segnali di controllo (CAN, RS485, Ethernet, ecc.)
Canali fibra ottica: FORJ a 5 canali — supporta Single Mode (SM 9/125 µm) o Multi Mode (MM 50/125, 62.5/125 µm), lunghezze d'onda 850/1310/1550 nm, connettori FC/SC/ST/LC opzionali
Canale RF: 1 giunto rotante coassiale RF — connettori N/SMA/TNC e banda di frequenza configurabile
Velocità nominale: 0–100/300 rpm (maggiori su richiesta)
Temperatura operativa: -40°C a +80°C
Grado di protezione: IP54–IP65 (opzionale)
Materiale contatti: contatti oro-oro in metallo prezioso, basso rumore elettrico < 10 mΩ
Durata: > 50 milioni di rotazioni (tipico)

Caratteristiche principali

• Integrazione tre-in-uno — circuiti elettrici + FORJ fibra ottica + giunto rotante coassiale RF su un unico albero, riduce l'ingombro di installazione
• Trasmissione ottica immune alle EMI — supporta dati ottici ad alta velocità Gigabit+, resistente alle interferenze elettromagnetiche
• Canale RF a bassa perdita — basso VSWR e bassa perdita di inserzione per preservare l'integrità del segnale ad alta frequenza
• Contatti oro-oro — bassa e stabile resistenza di contatto, adatto per controllo di precisione e Ethernet industriale (EtherCAT/Profinet)
• Personalizzazione completa — numero di circuiti, corrente nominale, tipo di fibra, frequenza RF, lunghezza cavi, tipo di connettore, grado IP

Applicazioni tipiche

• Piattaforme antenna radar e stazioni terrene satcom
• Pod elettro-ottici / infrarossi (EO/IR)
• Piattaforme rotanti 360° per UAV e robotica
• Sistemi gantry medicali CT / MRI
• Torri di monitoraggio e sorveglianza offshore

Specifiche tecniche

• Modello: DHS110-52-5F-1S
• Diametro esterno: 110 mm (montaggio a flangia)
• Circuiti elettrici: 52 (mix alimentazione/controllo; valori tipici 2A/5A/10A/15A)
• Fibra ottica: FORJ 5 canali; supporta SM 9/125 µm o MM 50/125 / 62.5/125 µm; lunghezze d'onda 850/1310/1550 nm; connettori FC/SC/ST/LC opzionali
• RF: 1 giunto rotante coassiale; tipi di connettore N / SMA / TNC; banda di frequenza configurabile
• Velocità nominale: fino a 100/300 rpm standard (maggiori su richiesta)
• Intervallo di temperatura operativa: -40°C a +80°C
• Grado di protezione: configurabile IP54 a IP65
• Materiale e prestazioni dei contatti: contatti oro-oro in metallo prezioso, basso rumore elettrico < 10 mΩ di resistenza di contatto
• Durata: > 50 milioni di rotazioni (tipico)
• Opzioni di personalizzazione: numero di circuiti, corrente nominale, tipo di fibra, frequenza RF, lunghezza cavi, tipo di connettore, grado IP
