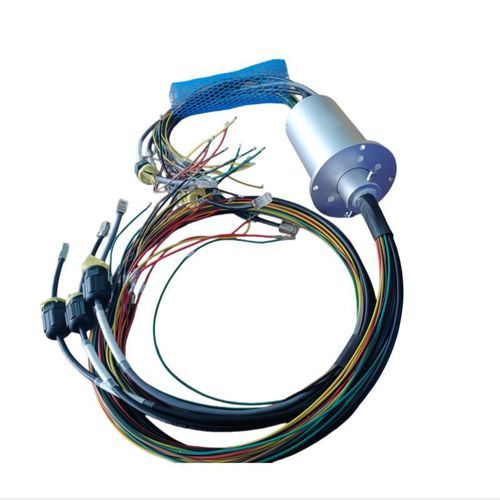

Collettore rotante 1 Gbps DHS078-43-006

Ethernet gigabitvia Ethernet100 Mbps

Descrizione breve
DHS078-43-006 anello rotante Ethernet di comunicazione PROFINET, Ø esterno 78 mm

Specifiche principali (focus PN & Ethernet)

• Modello: DHS078-43-006
• Diametro esterno: 78 mm
• Numero totale di circuiti: 43
• Configurazione PN ed Ethernet:
• 5 canali × 2A (Fast Ethernet PN, 1 anello schermato)
• 18 canali × 2A (Gigabit Ethernet PN, 2 anelli schermati)
• Alimentazione & controllo: 20 canali × 10A (380VAC, per alimentazione di controllo industriale)
• Prestazioni elettriche chiave:
• Variazione di resistenza dinamica: <10 mΩ (critica per la stabilità del segnale PN)
• Resistenza di isolamento: 1000 MΩ @1000 VDC (potenza) / 500 MΩ @500 VDC (segnale)
• Rigidità dielettrica: 1500 VAC (potenza) / 500 VAC (segnale PN/Ethernet)
• Meccanica & ambientale: 0–300 RPM, -20°C a +80°C, IP51, scocca in lega di alluminio, contatti oro-oro
• Connessione: testa RJ45 cristallo preassemblata (connessione diretta alla rete PN)

Panoramica del prodotto
Il DHS078-43-006 è un anello rotante Ethernet per comunicazione PROFINET (PN) con diametro esterno di 78 mm, progettato per integrare in modo affidabile alimentazione industriale, segnali di controllo e trasmissione Ethernet ad alta velocità. Con 43 circuiti ottimizzati per la comunicazione PN, supporta sia Fast Ethernet (100 Mbps) sia Gigabit Ethernet (1000 Mbps), ideale per sistemi rotanti industriali che richiedono uno scambio dati PROFINET stabile.

Vantaggi principali per applicazioni PROFINET

• Ottimizzato per PN: canali schermati dedicati per ridurre perdita di pacchetti e latenza nelle reti di automazione industriale.
• Supporto Ethernet duale: integra Ethernet PN 100M e 1000M, compatibile con PLC e HMI industriali diffusi.
• Segnale ultra-stabile: contatti oro-oro e variazione di resistenza <10 mΩ per eliminare interferenze, fondamentale per l'affidabilità del protocollo PN.
• Robustezza industriale: grado di protezione IP51 e scocca in lega di alluminio per resistere a polvere e vibrazioni in ambiente di produzione.
• Installazione plug-and-play: connettori RJ45 pre-cablati semplificano l'integrazione con infrastrutture PROFINET esistenti.

Applicazioni tipiche

• Robot industriali e manipolatori basati su PROFINET
• Linee di produzione rotanti automatizzate (comunicazione PN)
• Macchine CNC con tavole rotanti
• Sistemi di convogliamento intelligenti e indicizzatori rotativi
• Telecamere PTZ industriali con trasmissione dati PN

Specifiche tecniche

• Modello: DHS078-43-006
• Diametro esterno: 78 mm
• Numero totale di circuiti: 43
• Configurazione Ethernet: 5×2A (Fast Ethernet, 1 anello schermato) + 18×2A (Gigabit Ethernet, 2 anelli schermati)
• Canali potenza & controllo: 20×10A (380VAC)
• Supporta: 100 Mbps (Fast Ethernet) e 1000 Mbps (Gigabit Ethernet)
• Variazione di resistenza dinamica: <10 mΩ
• Resistenza di isolamento: 1000 MΩ @1000 VDC (potenza); 500 MΩ @500 VDC (segnale)
• Rigidità dielettrica: 1500 VAC (potenza); 500 VAC (segnale PN/Ethernet)
• Velocità di funzionamento: 0–300 RPM
• Temperatura di esercizio: -20°C a +80°C
• Grado di protezione: IP51
• Materiale scocca: lega di alluminio
• Materiale contatti: contatti oro-oro
• Interfaccia di connessione: testa RJ45 cristallo preassemblata per connessione a rete PN
