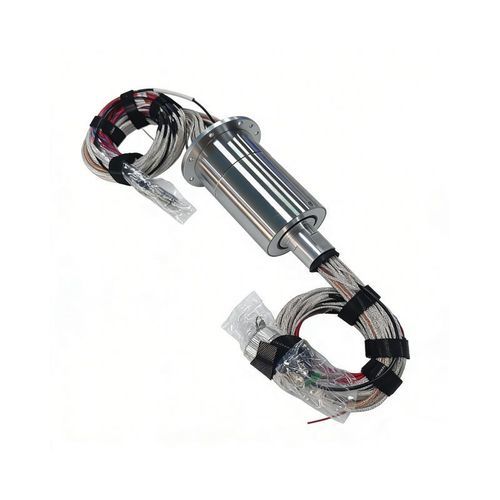

Collettore rotante elettrottico DHS055-60-1F-004

di fibra otticaibridoper il settore aeronautico

Breve descrizione
L'anello rotante fotoelettrico DHS055-60-1F-004 è un connettore rotante integrato che trasmette simultaneamente potenza, segnali elettrici e segnali ottici tra componenti rotanti e fissi. Diametro esterno: 55 mm. Canali: 60 elettrici + 1 ottico (single-mode).

Punti di forza

• Progetto integrato per trasmissione elettrica e ottica combinata
• Trasmissione simultanea:
  • Circuiti di potenza: 8 canali @ 10A/26V
  • Circuiti di segnale: 43 canali (inclusi segnali differenziali LVDS e video analogico)
  • Canale ottico: fibra single-mode @ 1310/1550 nm
  • Riduce la necessità di più connettori separati e semplifica l'architettura di sistema

Alta affidabilità

• Resistenza di isolamento: ≥300 MΩ @ 500 VDC
• Rigidità dielettrica: 300 VAC @ 50 Hz, 5 s
• Variazione della resistenza di contatto: ≤10 mΩ (dinamica)
• Temperatura di esercizio: -45°C a +80°C
• Progettato per resistere a vibrazioni, urti e umidità

Progettazione per lunga vita

• Durata di rotazione: 5.000.000 di rivoluzioni (garanzia di progetto)
• Materiale dei contatti: contatti in metallo prezioso oro-oro
• Coppia d'attrito: ≤0,3 N·m
• Design a basso consumo di usura per prolungare gli intervalli di manutenzione

Campo di applicazione

• Applicazioni militari e aerospaziali:
  • Sistemi di antenne radar
  • Torrette per veicoli militari
  • Sistemi di comunicazione satellitare
  • Velivoli a pilotaggio remoto (UAV)
  • Sistemi di guida missilistica

Specifiche tecniche

• Modello: DHS055-60-1F-004
• Denominazione commerciale: Anello rotante fotoelettrico
• Diametro esterno: 55 mm
• Canali elettrici: 60
• Canali ottici: 1 (fibra single-mode @ 1310/1550 nm)
• Circuiti di potenza: 8 canali @ 10A/26V
• Circuiti di segnale: 43 canali (inclusi LVDS differenziali e video analogico)
• Resistenza di isolamento: ≥300 MΩ @ 500 VDC
• Rigidità dielettrica: 300 VAC @ 50 Hz, 5 s
• Variazione resistenza di contatto: ≤10 mΩ (dinamica)
• Temperatura di esercizio: -45°C a +80°C
• Durata di rotazione: 5.000.000 di rivoluzioni
• Materiale dei contatti: contatti preziosi oro-oro
• Coppia d'attrito: ≤0,3 N·m
• Progettato per ambienti severi: vibrazioni, urti, umidità
