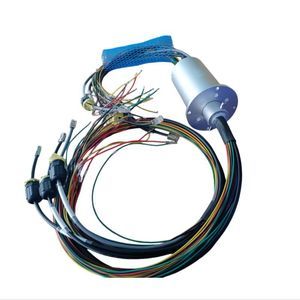

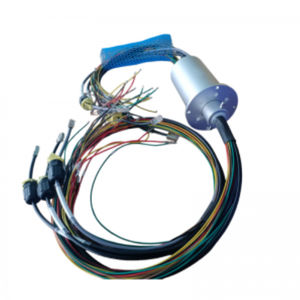

Collettore rotante via Ethernet DHS030-24-002

Ethernet gigabit1 Gbps100 Mbps

Breve descrizione
Anello collettore Ethernet a corta corsa con albero pieno DHS030-24-002, diametro esterno 30 mm, progettato per la trasmissione affidabile di segnali 100/1000 Mbps e Ethernet 1 Gigabit, integrando fino a 15 canali di alimentazione (2–20 A). Protezione, connettori e correnti personalizzabili per applicazioni industriali.

Caratteristiche del prodotto

• Progettato per la trasmissione di segnali a 250 MHz con bassa perdita di inserzione e alto ritorno
• Struttura di contatto a fascio di fibre per una maggiore durata
• Supporta la trasmissione stabile di segnali Ethernet 1–2 Gigabit
• Design compatto e integrato per un'installazione semplice
• Grado di protezione selezionabile da IP51 a IP68
• Modelli standard disponibili e progetti personalizzati su richiesta
• Connettori RJ45 maschio o femmina opzionali
• Dotato di cablaggio Ethernet di qualità
• Funzionamento senza manutenzione in condizioni normali

Applicazioni tipiche

• Sistemi di rete compatti e collegamenti dati
• Sistemi di videosorveglianza e telecamere
• Sistemi di controllo per palcoscenico e broadcasting
• Automazione industriale e controllo del moto
• Trasmissione di vari tipi di cavi di rete e interfacce RJ45

Disegno d'ingombro standard
DHS030-6 (disegno standard fornito dal produttore)

I nostri vantaggi

• Trasmissione di segnale e potenza in un'unica unità a rotazione continua 360°; contatti oro-su-oro e struttura modulare compatta
• Progettazione e produzione professionale con lavorazioni CNC e rigidi test
• Garanzia di 12 mesi per difetti di fabbricazione (esclusi danni accidentali) con assistenza tecnica e riparazione/sostituzione

Specifiche tecniche

• Modello: DHS030-24-002 (serie DHS030)
• Circuiti: 24
• Temperatura di esercizio: -40°C a +65°C
• Corrente nominale: personalizzabile (2–20 A per i canali di potenza)
• Umidità di esercizio: ≤70%
• Tensione nominale: 0–240 VAC/VDC
• Grado di protezione: IP54 (IP51–IP68 opzionale)
• Resistenza di isolamento: ≥1000 MΩ a 500 VDC
• Scocca: lega di alluminio
• Rigidità dielettrica: 1500 VAC @ 50 Hz, 60 s, 2 mA
• Materiale dei contatti: metallo prezioso
• Variazione della resistenza di contatto dinamica: ≤10 mΩ
• Cavi: conduttori flessibili intrecciati stagnati, isolamento in teflon e codifica colore
• Velocità di rotazione: 0–600 rpm
• Lunghezza cavi: 500 mm ±20 mm
• Progettato per la trasmissione di segnali a 250 MHz; supporta 100/1000 Mbps ed Ethernet 1 Gigabit combinati con fino a 15 canali di alimentazione (2–20 A)
