Banco di prova di pressione

di potenzatemperaturadi portata

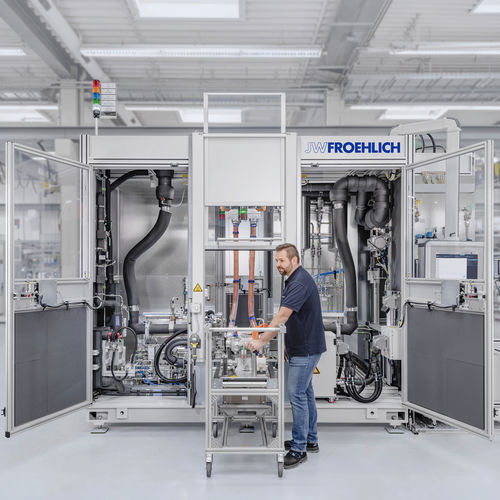

Il banco di prova funzionale JW Froehlich per il collaudo di compressori d'aria elettrici per stack di celle a combustibile è altamente flessibile. È adatto come banco di prova di fine linea per la produzione su piccola e grande scala. Il design della macchina consente il caricamento manuale delle parti in prova o il funzionamento completamente automatizzato come banco di prova a flusso. Quando il banco di prova compatto è stato allestito su un basamento di macchina con tutti gli armadi di misura e di alimentazione, può soddisfare i requisiti mutevoli dell'ambiente di produzione. Una delle caratteristiche speciali del banco prova è la sua elevata flessibilità. L'alimentazione dell'aria può essere adattata manualmente, in modo da poter testare i compressori d'aria elettrici in varie configurazioni: con compressori monostadio e bistadio, o con un compressore e una turbina. La misurazione della velocità di rotazione viene eseguita dall'esterno mediante una sonda di campo magnetico. L'alimentazione elettrica massima è di 45 kW, ed è possibile l'espansione a livelli di prestazioni superiori, così come diverse modifiche ed estensioni orientate all'applicazione. I canali dell'unità di controllo (ad esempio, l'inverter) vengono letti tramite CAN o altre interfacce di comunicazione standard. Metodi e contenuti del test Misura delle prestazioni dell'inverter e della parte di prova Misura della temperatura su singole volute Misura della pressione su singole volute Valutazione dei canali dell'unità di controllo tramite comunicazione CAN o standard generali Misura della velocità di rotazione della parte in prova con sonda di campo magnetico (dall'esterno) Controllo del flusso dell'acqua di raffreddamento Condizionamento dell'acqua di raffreddamento per la temperatura Condizionamento dell'aria per la temperatura Condizionamento della temperatura dei cuscinetti d'aria Controllo e misurazione della portata massica Monitoraggio della tensione (HV e LV)
