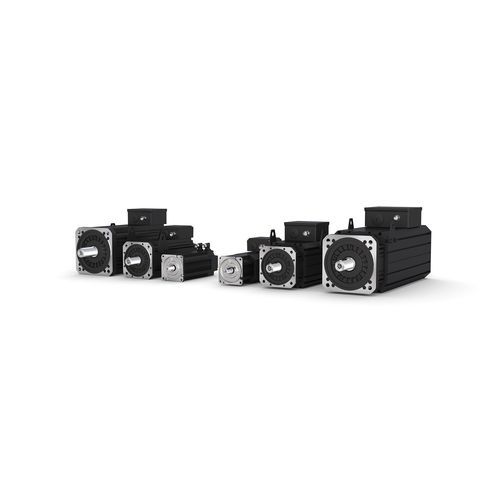

Servomotore 24 V DL series

400 Vcon frenocon encoder

Panoramica
Quando sono richieste elevate prestazioni, i servomotori sincroni a magneti permanenti KEB della serie DYNAMIC LINE (DL3, DL4) sono appropriati. La gamma copre un ampio intervallo di coppie e offre diverse opzioni di raffreddamento e integrazione: DL4 circa 11–520 Nm, DL3 circa 0,2–70 Nm. DL3 e DL4 sono disponibili senza ventilazione o con raffreddamento ad aria forzata; DL4 offre inoltre raffreddamento a liquido. I motori possono essere abbinati a riduttori tramite adattatori per configurazioni specifiche.

Punti salienti

• Servomotori sincroni a magneti permanenti per applicazioni servo esigenti
• Elevata densità di potenza nelle varie taglie
• Molteplici opzioni di configurazione (raffreddamento, freni, encoder)
• Preparati per integrazione con controllori di movimento KEB (F6 / S6)

DYNAMIC LINE DL4 — Dati tecnici (estratto)
Velocità motore: 1.000–3.000 rpm · Tensione di sistema: 400 V
Taglia | Coppia M0
SE | … 48 Nm
SF | … 172 Nm
SG | … 520 Nm

DYNAMIC LINE DL4 — Opzioni / Caratteristiche

• Raffreddamento: senza ventilazione, aria forzata; DL4 inoltre: raffreddamento a liquido
• Preparato per integrazione elettrica e funzionale con controller F6 / S6
• Varie opzioni encoder disponibili (resolver, encoder assoluti, HIPERFACE®)

Freno

• Freno a magnete permanente o freno a molla
• Tensione di alimentazione: 24 V DC
• Esempi di coppie frenanti per taglia: SE = 32 Nm (magnete permanente), SF = 130 Nm (magnete permanente), SG (a molla) = 350 Nm (SG 2 & 4) / 700 Nm (SG 6 & 8)

Encoder

• Resolver: opzionale, disponibile con safety funzionale
• Encoder assoluto: singleturn o multiturn; interfaccia HIPERFACE® disponibile

Accessori

• Ventilazione forzata (aumenta coppia di stallo e coppia nominale); collegamento: 1 × 230 V
• Cavi di potenza/encoder e interfacce adattatrici per integrazione con riduttori e azionamenti

Raffreddamento liquido

• Opzione di raffreddamento aggiuntiva (DL4)
• Maggiore prestazione continua rispetto alle versioni ventilate
• Progettato per macchine e impianti con circuiti di raffreddamento liquido

DYNAMIC LINE DL3 — Dati tecnici (estratto)
Velocità motore: 1.000–8.000 rpm · Tensione di sistema: 400 V (taglie A–F) / 230 V (taglia 0)
Taglia | Coppia M0
0_SMHF | … 0,5 Nm
A_SMHF | … 1,2 Nm
B_SMHF | … 3,2 Nm
C_SMHF | … 5,6 Nm
D_SMHF | … 11,4 Nm
E_SMHF | … 29 Nm
F_SMHF | … 72 Nm

Applicazione e integrazione
I motori DL3 e DL4 sono pensati per applicazioni servo ad alte prestazioni in ambito industriale. Possono essere abbinati a riduttori e sono predisposti per cablaggio e integrazione funzionale con azionamenti KEB COMBIVERT (F6, S6). Adattatori e accessori semplificano l'integrazione di sistema.

Caratteristiche / Specifiche tecniche

• Nome serie: DYNAMIC LINE (DL3, DL4)
• Tipo motore: servomotori sincroni a magneti permanenti
• Coppie DL4: circa 11–520 Nm (a seconda della taglia SE / SF / SG)
• Coppie DL3: circa 0,2–70 Nm (taglie 0 / A / B / C / D / E / F)
• Opzioni di raffreddamento: senza ventilazione, aria forzata, raffreddamento a liquido (DL4)
• Opzioni freno: freno a magnete permanente o a molla (24 V DC)
• Opzioni encoder: resolver (opzionale con Safety), assoluti singleturn/multiturn, HIPERFACE®
• Regimi di funzionamento: DL4 ~1.000–3.000 rpm; DL3 ~1.000–8.000 rpm
• Predisposti per integrazione con azionamenti KEB COMBIVERT (F6 / S6)
