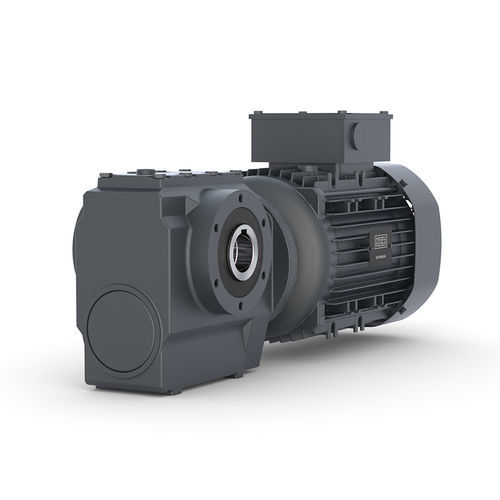

Motoriduttore servomotore S_D/ S_TA series

a vite senza finea ingranaggi elicoidaliad assi ortogonali

Panoramica del prodotto
I riduttori a vite senza fine (motori riduttori a vite senza fine) offrono elevata riduzione in una configurazione angolare compatta, adatta ad applicazioni a bassa velocità come miscelatori e nastri trasportatori. La serie S modulare copre le taglie S0–S4 e consente di combinare diversi adattatori motore o alberi di ingresso liberi in base alle esigenze di installazione.

Applicazioni e adattatori motore

• Possibili adattatori motore per motori IEC
• Motori NEMA
• Motori servo

Punti salienti

• Diverse versioni di carrozzeria e asse di uscita
• Opzione di albero di uscita su entrambi i lati
• Cuscinetti rinforzati
• Guarnizioni migliorate per ridurre perdite e rumore

Dati tecnici (tabella riepilogativa)
Riduttore | T2 [Nm] | Riduzione (multistadio) | P1 [kW] | Albero di uscita / albero cavo (H)
S0 | 55 | 5.09 … 189.00 | 0.75 | Ø 20 x 40, H Ø 20
S1 | 162 | 7.00 … 168.00 (9,007.5) | 1.5 | Ø 25 x 50, H Ø 25
S2 | 295 | 6.85 … 207.20 (13,901) | 3 | Ø 30 x 60, Ø 35 x 70, H Ø 30, H Ø 35
S3 | 540 | 13.33 … 271.60 (18,745) | 4 | Ø 40 x 80, H Ø 40
S4 | 1,160 | 14.07 … 247.58 (20,360) | 7.5 | Ø 50 x 100, H Ø 50

Tipologie di costruzione / Opzioni
Le costruzioni disponibili includono montaggio su piede, montaggio sull’albero (con o senza braccio di reazione), montaggio a flangia e combinazioni con area di supporto aggiuntiva. Le opzioni di albero includono albero cavo (con o senza anello di serraggio) e varianti di albero di uscita pieno.

Esempi / Varianti prodotto
Denominazione illustrativa: Helical worm geared motor S22B DM90LB4 (esempio).

Caratteristiche / specifiche tecniche

• Intervallo di coppia per taglia: 55 Nm (S0) fino a 1.160 Nm (S4)
• Esempi di potenza di ingresso massima: fino a 7,5 kW (S4)
• Intervalli di rapporto per taglia come mostrato in tabella
• Compatibilità potenza motore: circa 0,12 kW fino a 7,5 kW (sistema modulare)
• Compatibilità adattatori: IEC, NEMA e motori servo
• Opzioni di carter e albero: più versioni di carter, albero cavo (H) e albero pieno, opzione anello di serraggio
• Caratteristiche di progetto: cuscinetti rinforzati e guarnizioni migliorate per funzionamento a basso rumore
