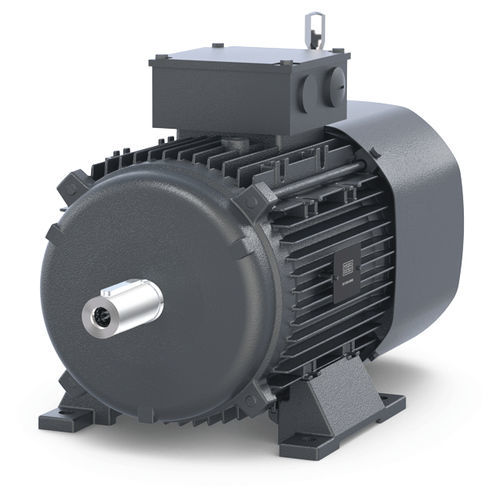

Motore asincrono D series

trifasead induzione690 V

Panoramica prodotto
I motori asincroni trifase KEB (serie DM / DA) sono motori a bassa tensione, universali, predisposti per funzionamento a rete (IE2/IE3) o controllo tramite inverter. Versione 4 poli, progettazione modulare per l'adattamento ad ambienti industriali gravosi e per soluzioni di sistema personalizzate.

Punti salienti

• Ampia gamma di tensioni e omologazioni internazionali
• Preparati per l'impiego con gli azionamenti KEB COMBIVERT F6 e S6
• Modulari e configurabili individualmente
• Motori MADE IN GERMANY

Dati tecnici - Potenza in servizio a 50 Hz 4 poli IE2 / IE3
Taglia | Potenza
DM63 | 0,18 kW
DM71 | 0,37 kW
DM80 | 0,75 kW
DM90 | 1,5 kW
DM100 | 3 kW
DM112 | 4 kW
DM132 | 7,5 kW
DM160 | 15 kW
DA180 | 22 kW
DA200 | 30 kW
DA225 | 45 kW

Freni
Freni a molla COMBISTOP
Tensione: 230 V AC, 400 V AC o 24 V DC
Coppia max. [Nm] per taglia
B02 | 5 Nm
B03 | 10 Nm
B04 | 20 Nm
B05 | 36 Nm
B06 | 70 Nm
B07 | 100 Nm
B08 | 150 Nm
B09 | 250 Nm
B10 | 500 Nm

Freni elettromagnetici COMBINORM B
Tensione: 24 V DC
Coppia [Nm] per taglia
CN06 | 7 Nm
CN07 | 15 Nm
CN08 | 30 Nm
Altre versioni e opzioni su richiesta

Opzioni encoder

• Encoder incrementale: 5 a 5.000 ppr
• Tipi di segnale: TTL e HTL
• SinCos con opzioni di sicurezza funzionale
• Encoder assoluti: BiSS C, SSI

Opzioni ventilazione / ventola

• Ventola integrata
• Ventilazione forzata
• Senza ventola (chiuso)
• Ventola metallica, alta inerzia

Tensioni disponibili e omologazioni
Δ/Y 230/400 V 50 Hz // Y 460 V 60 Hz → Europa: CE
Δ/Y 400/690 V 50 Hz // Δ 460 V 60 Hz → Nord America: UL (C+US) & EE
Δ/Y 220/380 V 60 Hz → Cina: CCC & CEL
Δ/Y 290/500 V 50 Hz → altre regioni su richiesta
Y 575 V 60 Hz → ATEX possibile

Opzioni
Opzioni modulari per configurazioni su misura; integrazione coordinata con inverter per soluzioni sistema (motore + inverter).

Specifiche tecniche

• Serie: DM / DA (motori asincroni trifase)
• Numero di poli: 4 poli
• Intervallo di potenze: 0,18 kW fino a 45 kW (a seconda della taglia)
• Efficienza: IE2 / IE3 in alimentazione rete; compatibile con inverter
• Preparati per azionamenti KEB COMBIVERT F6 e S6
• Opzioni freno: COMBISTOP (a molla), COMBINORM (elettromagnetico)
• Encoder: incrementale (5–5000 ppr) TTL/HTL, SinCos (sicurezza), assoluto BiSS C / SSI
• Varianti ventilazione: integrata, forzata, chiusa, metallica/alta inerzia
• Tensioni / omologazioni: CE, UL (C+US), CCC, CEL, ATEX (selezionabili)
• Progettazione: robusta per ambienti gravosi; modulare e configurabile
• Produzione: Made in Germany
