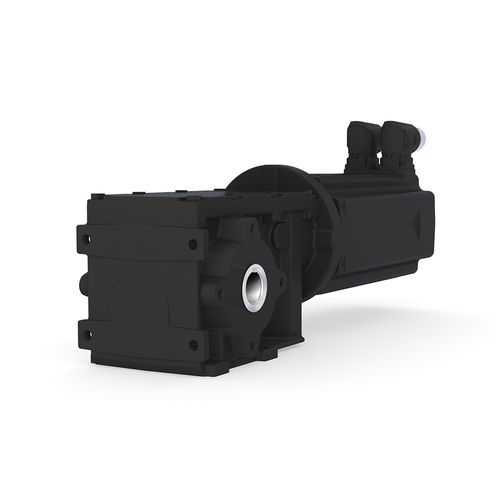

Motoriduttore asincrono K_D / K_TA series

servomotorea ingranaggi elicoidalicon coppia spiroconica

Panoramica del prodotto
I riduttori conici elicoidali Serie K trasmettono coppia in disposizioni ad angolo retto. Progettati per installazioni compatte in spazi ridotti, garantiscono elevata efficienza e un ampio intervallo di coppia (circa 55–12.200 Nm). Abbinati a opportuni azionamenti, è possibile raggiungere potenze in ingresso fino a 45 kW. Disponibili opzioni di albero doppio e diverse versioni di carcassa per esigenze di montaggio industriale.

Adattatori motore

• Motori IEC
• Motori NEMA
• Motori servo

Punti di forza

• Diverse versioni di alberi in uscita e carcasse
• Opzione albero di uscita su entrambi i lati
• Cuscinetti rinforzati per carichi elevati
• Tenuta migliorata per ambienti gravosi
• Basso gioco degli ingranaggi per posizionamento preciso

Dati tecnici (estratto)
K0 | T2 = 58 Nm | Rapporto 3,56 … 44,20 | P1 = 0,75 kW | Uscita Ø 20 x 40, H Ø 20
K1 | T2 = 110 Nm | Rapporto 3,38 … 54,90 (3.959,5) | P1 = 1,5 kW | Uscita Ø 25 x 50, H Ø 25
K2 | T2 = 205 Nm | Rapporto 5,07 … 102,27 (5.483,4) | P1 = 3 kW | Uscita Ø 25 x 50, H Ø 25
K3 | T2 = 400 Nm | Rapporto 5,14 … 120,13 (8.059,3) | P1 = 4 kW | Uscita Ø 30 x 60, Ø 35 x 70, H Ø 30, H Ø 35
K4 | T2 = 745 Nm | Rapporto 5,69 … 151,92 (10.485) | P1 = 7,5 kW | Uscita Ø 40 x 80, H Ø 40
K5 | T2 = 1.430 Nm | Rapporto 5,69 … 138,94 (11.426) | P1 = 15 kW | Uscita Ø 50 x 100, H Ø 50
K6 | T2 = 2.550 Nm | Rapporto 6,35 … 160,53 (13.818) | P1 = 22 kW | Uscita Ø 60 x 120, H Ø 60
K7 | T2 = 4.880 Nm | Rapporto 7,29 … 183,21 (14.283) | P1 = 30 kW | Uscita Ø 75 x 140, H Ø 70
K8 | T2 = 7.960 Nm | Rapporto 8,11 … 144,68 (16.285) | P1 = 45 kW | Uscita Ø 90 x 170, H Ø 90
K9 | T2 = 12.200 Nm | Rapporto 8,22 … 137,36 (19.466) | P1 = 90 kW | Uscita Ø 110 x 210, H Ø 100

Versioni del riduttore

• Esecuzione con piedini — K_A
• Esecuzione innestabile — K_B
• Innesto con braccio di reazione — K_BT1
• Esecuzione con flangia — K_C
• Innesto con area piedini — K_D
• Flangia con area piedini — K_E

Opzioni albero di uscita

• Albero cavo (standard)
• Albero pieno — designazione: V
• Albero cavo con anello di serraggio — designazione: S

Specifiche tecniche

• Intervallo di coppia: circa 55 a 12.200 Nm
• Potenza in ingresso: fino a 45 kW a seconda di dimensione e configurazione
• Disposizione ad angolo retto con elevata efficienza
• Varie opzioni di montaggio e albero per integrazione flessibile
• Adattatori motore disponibili per IEC, NEMA e motori servo
• Caratteristiche costruttive: cuscinetti rinforzati, tenuta migliorata, basso gioco
