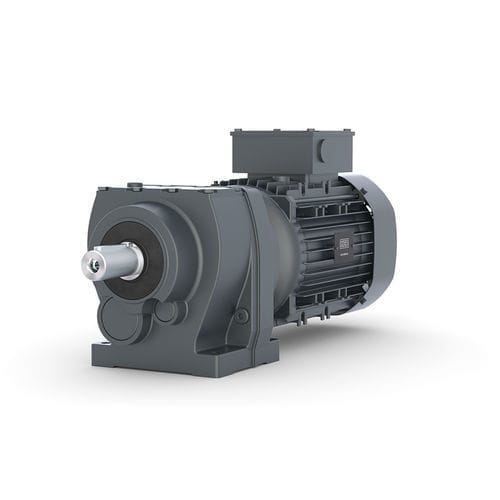

Motoriduttore asincrono G_D / G_TA series

ACa magneti permanentia dentatura diritta

Panoramica del prodotto I riduttori coassiali elicoidali delle serie G_D… / G_TA… offrono una soluzione compatta ed efficiente per numerose applicazioni industriali. Accoppiabili a motori KEB fino a 45 kW, consentono varie combinazioni di azionamento. La gamma di coppie va da 60 Nm a 13.600 Nm, con rapporti di riduzione finemente graduati per la trasmissione di potenza e velocità. Il design modulare e le numerose opzioni permettono soluzioni personalizzate per diverse installazioni.

Disposizione assiale / costruzione Azionamenti ad assi paralleli in disposizione classica con albero di uscita pieno. Le unità della serie G possono essere fornite con adattatori motore per diversi standard o con albero di ingresso libero in luogo del motore.

Adattatori motore

• Motori IEC
• Motori NEMA
• Servomotori

Punti salienti

• Versioni con piedi o flange
• Basso gioco d'ingranamento
• Cuscinetti rinforzati
• Guarnizioni migliorate

Dati tecnici (sintesi)

• G0 | T2: 60 Nm | Rapporto: 3,46 … 72,75 | P1: 0,75 kW | Albero uscita: Ø 20 x 40
• G1 | T2: 117 Nm | Rapporto: 3,37 … 115,34 (6.085,3) | P1: 1,5 kW | Albero uscita: Ø 20 x 40
• G2 | T2: 235 Nm | Rapporto: 3,49 … 153,41 (10.074) | P1: 3 kW | Albero uscita: Ø 25 x 50
• G3 | T2: 480 Nm | Rapporto: 3,56 … 177,27 (11.893) | P1: 5,5 kW | Albero uscita: Ø 30 x 60, Ø 35 x 70
• G4 | T2: 875 Nm | Rapporto: 3,61 … 210,05 (12.756) | P1: 11 kW | Albero uscita: Ø 40 x 80
• G5 | T2: 1.630 Nm | Rapporto: 3,85 … 186,77 (13.862) | P1: 18,5 kW | Albero uscita: Ø 50 x 100
• G6 | T2: 2.800 Nm | Rapporto: 3,96 … 221,95 (14.755) | P1: 22 kW | Albero uscita: Ø 60 x 120
• G7 | T2: 4.880 Nm | Rapporto: 4,34 … 250,97 (19.566) | P1: 30 kW | Albero uscita: Ø 75 x 140
• G8 | T2: 8.900 Nm | Rapporto: 5,92 … 186,96 (19.895) | P1: 45 kW | Albero uscita: Ø 90 x 170
• G9 | T2: 13.600 Nm | Rapporto: 5,43 … 157,04 (22.255) | P1: 90 kW | Albero uscita: Ø 110 x 210

Opzioni / Tipologie costruttive Versioni disponibili: montaggio su piedi (G_A), montaggio a flangia (G_C), montaggio combinato piedi‑flangia (G_E).

Caratteristiche / Specifiche tecniche

• Denominazione serie: G_D… / G_TA…
• Intervallo di coppia: 60 Nm fino a 13.600 Nm
• Potenza massima in ingresso per taglia: da 0,75 kW (G0) fino a 90 kW (G9)
• Rapporti disponibili: gamme multistadio indicate per taglia (vedi dati tecnici)
• Opzioni di montaggio: piedi, flangia, piedi‑flangia
• Diametri alberi di uscita variabili per taglia (es. Ø 20 x 40 fino a Ø 110 x 210)
• Compatibile con adattatori per motori IEC, NEMA e servomotori
• Vantaggi principali: ingombro compatto rispetto alla coppia, basso gioco, cuscinetti rinforzati, tenute migliorate
