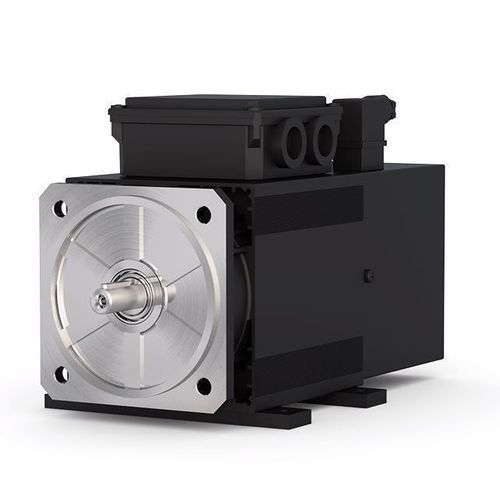

Motore AC AL4

asincronoad induzionea 3 fasi

Panoramica
La serie AL4 di KEB è una famiglia di motori asincroni trifase (gabbia di scoiattolo) progettata specificamente per il funzionamento con inverter secondo IEC 60034‑25. La serie è a 4 poli, disponibile in cinque taglie che coprono una potenza da 0,37 kW a 55 kW e nelle classi di protezione IP54 e IP23.

Produttore / Progetto
I motori sono prodotti da Brusatori per KEB. Il progetto AL4 offre un rapporto potenza/ingombro ottimizzato per motori a induzione e buone caratteristiche dinamiche in presenza di variazioni di velocità e coppia su un ampio intervallo di giri. Sono disponibili configurazioni standard e la serie può essere adattata a requisiti specifici del cliente. Il design è adatto ad applicazioni su macchine e impianti e per retrofit di motori in corrente continua.

Integrazione con azionamento
I motori AL4 sono pensati per l'integrazione con inverter come il COMBIVERT F6. I sistemi possono essere forniti senza encoder o con encoder; su richiesta sono disponibili cavi encoder preassemblati. Motore e inverter sono armonizzati per garantire elevata efficienza e semplificare la messa in servizio.

Punti salienti

• Motori servo asincroni progettati per funzionamento con inverter
• Buona dinamica e regolabilità su un ampio intervallo di velocità
• Ingombro compatto per la gamma di potenze 0,37 kW – 55 kW
• Compatibile con i controllori COMBIVERT F6 per configurazioni di sistema servo
• Adatto per applicazioni macchina e impianto; opzione retrofit per azionamenti DC

Dati tecnici (tabella riassuntiva)
Altezza/taglia | Velocità nominali n_nom [rpm] | Coppie nominali T_n [Nm]
71/C | 1.300 … 3.000 | 2,5 … 4
80/D | 1.300 … 2.900 | 5 … 8
90/E | 1.300 … 3.000 | 10 … 29
100/G | 500 … 3.000 | 3 … 41
132‑IP54/H | 1.100 … 3.200 | 72 … 180
132‑IP23/H | 1.100 … 3.200 | 94 … 244

Proprietà (riassunto)
Configurazione | IM B5 per 71/C, 80/D, 90/E
| IM B35 per 100/G, 132/H
Raffreddamento | IC 416 (IP54); IC 06 (IP23) secondo IEC EN 60034‑6
Albero | con chiavetta (opzione: albero senza chiavetta)
Classe di equilibratura | G 2.5 secondo ISO 1940‑1 (con mezza chiavetta CEI 2‑23)
Classe di protezione | IP54 per 71/C, 80/D, 90/E, 100/G, 132/H; IP23 per 132/H
Isolamento avvolgimenti | Classe H secondo CEI EN 60034‑1
Classe termica | Classe F secondo CEI EN 60034‑1
Protezione termica | Contatto chiuso 140 ±5 °C, max. 250 Vac / 6 Aac
Intervalli di temperatura | Esercizio: +5 °C a +40 °C; Stoccaggio: -20 °C a +70 °C
Posizione di montaggio | tutte
Colore | nero RAL 9005

Opzioni

• Versione IM B3 / B35 / B14 per 71/C, 80/D, 90/E
• Albero senza chiavetta
• Cuscinetto a rulli per 100/G e 132/H
• Freno di tenuta a molla
• Avvolgimento speciale – tensione / frequenza adattate
• Guarnizione olio lato A
• Encoder incrementale, programmabile (da 0 a 10.000 ppr)
• Sinus‑Encoder 1 Vpp – 1024 ppr
• Encoder assoluto Singleturn / Multiturn (Hiperface)
• Resolver 2 poli, 7 Vrms, rapporto di trasmissione 0,5

Documentazione
Catalogo e manuali prodotto disponibili per la serie AL4 (catalogo AC Servo motors series AL4 e manuale Brusatori).

Caratteristiche / specifiche tecniche

• Famiglia / serie: serie AL4 (motori AC servo / asincroni)
• Progettato per funzionamento con inverter (IEC 60034‑25)
• Motori asincroni trifase con rotore a gabbia
• Configurazione 4 poli
• Gamma di potenza: 0,37 kW – 55 kW
• Classi di protezione: IP54 e IP23 (a seconda della versione)
• Raffreddamento: IC 416 per le versioni IP54, IC 06 per le versioni IP23
• Velocità nominali e coppie nominali per taglia: vedere la tabella Dati tecnici sopra
• Classe di isolamento avvolgimenti H; classe termica F
• Classe di equilibratura: G 2.5 (ISO 1940‑1)
• Protezione termica: contatto chiuso 140 ±5 °C (max. 250 Vac / 6 Aac)
• Temperatura di esercizio: +5 °C a +40 °C; Stoccaggio: -20 °C a +70 °C
• Posizioni di montaggio: tutte; esecuzioni flangia/piedi IM B5 / IM B35 / opzioni IM B3 / B14
• Opzioni encoder (incrementale, sinus, assoluto Hiperface), resolver e freno di tenuta
• Produttore dei motori: Brusatori (prodotti per KEB)
