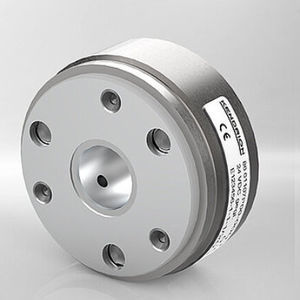

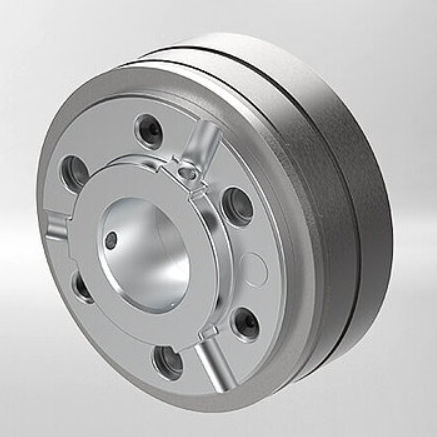

Unità di frenatura a frizione Slim PM Line

elettromagneticacon supporto cuscinettia bassa coppia

Panoramica
Lo Slim PM è un freno a magnete permanente di bloccaggio compatto progettato per servomotori a bassa e media coppia. Condivide l'interfaccia meccanica ed elettrica della High Torque Line di Kendrion offrendo una soluzione più compatta e ottimizzata in termini di costi. Come freno di bloccaggio fail-safe con funzione di arresto di emergenza, lo Slim PM offre un'elevata densità di potenza su una gamma di coppia da 2,7 Nm a 17 Nm e funziona in modo affidabile da -40 °C a +120 °C.

Vantaggi chiave

• Design compatto e alta densità di potenza grazie a un circuito magnetico innovativo
• Interfaccia motore comune con la High Torque Line per flessibilità progettuale
• Sistema di attrito monopolare per coppia stabile e affidabile
• Trasmissione della coppia priva di gioco
• Apertura senza coppia residua indipendentemente dalla posizione di installazione
• Senza usura durante i cambi dinamici di direzione
• Freni rettificati e testati a coppia in fabbrica
• Protezione opzionale contro i lubrificanti dei cuscinetti
• Protezione dei fili opzionale per proteggere gli avvolgimenti dello statore
• Alloggiamento cuscinetto opzionale per centraggio preciso e installazione efficiente

Dettagli tecnici
Descrizione | Valore
Versioni | 6 misure
Modalità di funzionamento | Freno di bloccaggio con funzione fail-safe
Tensione nominale | 24 V CC
Classe di protezione | IP 00
Classe termica | F (155 °C)
Gamma di coppia nominale | 2,7 Nm - 17 Nm
Ciclo di servizio | 100 %
Intervallo di temperatura | -40 °C a +120 °C

Applicazioni
Progettato per l'integrazione in servomotori a bassa e media coppia; adatto anche ad applicazioni non motorizzate come treppiedi portatili e dispositivi medicali. Aree applicative tipiche: automazione, robotica, tecnologia dei servomotori e tecnologia medicale dove sono richieste compattezza, affidabilità e precisione.

Caratteristiche / specifiche tecniche

• Serie: Slim PM Line
• Gamma di coppia nominale: 2,7 Nm – 17 Nm
• Tensione nominale: 24 V CC
• Classe di protezione: IP 00
• Classe termica: F (155 °C)
• Ciclo di servizio: 100 %
• Intervallo temperatura operativo: -40 °C a +120 °C
• Opzioni di design: 6 misure
• Freno di bloccaggio fail-safe con funzione di arresto di emergenza
• Opzioni: protezione contro lubrificanti dei cuscinetti, protezione dei fili, alloggiamento cuscinetto
