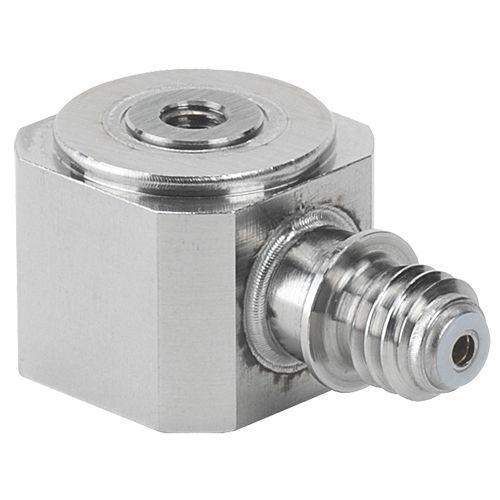

Cella di carico piezoelettrica 9313AA1

di trazione-compressionemonoassialein miniatura

- Trasduttore di forza precaricato e calibrato, pronto per la misurazione immediata - Sensibilità: ≈ -10 pC/N - Dimensioni DxH: 13x10 mm Questo leggero sensore di forza a compressione miniaturizzato è particolarmente adatto per la misurazione di forze dinamiche e quasistatiche. Precaricato e dotato di pratiche opzioni di adattamento, il sensore è pronto per l'uso immediato. La cella di carico Press Force si basa sul principio di misura piezoelettrico. La forza che agisce sull'elemento di cristallo produce una carica elettrica proporzionale all'uscita del segnale. Un amplificatore di misura collegato a valle del sensore converte questa carica in un segnale di processo che può essere valutato. La forma particolarmente squadrata del corpo del sensore e l'introduzione della forza a entrambe le estremità tramite fori filettati assiali offrono vantaggi in situazioni di montaggio speciali. Vengono misurate forze di trazione fino al 10% della gamma di forze di compressione. Questi intervalli non sono calibrati. Tuttavia, sono spesso utilizzati per il rilevamento delle forze di ritiro degli utensili, ad esempio dopo i processi di pressatura. Rigidità Cz [kN/μm] 0.56 kN/μm Tensione/pressione massima di sovraccarico -0,5 / 5,5 kN Coppia di serraggio massima Mz 0.3 N-m Momento flettente massimo Mxy (carico singolo) 1.3 N-m Forza di taglio 0.1 kN
