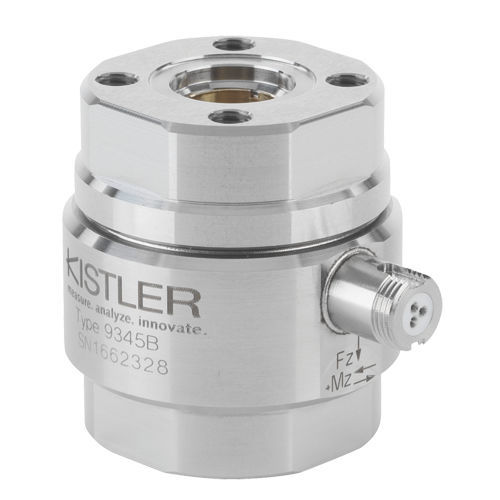

Trasduttore di forza con misura di coppia 9345B

di trazione-compressione2 assipiezoelettrico

- Sensibilità: Fz: ≈ -3,7 pC/N, Mz: ≈ -190 pC/Nm - Dimensioni DxH: 36x42 mm Questo trasduttore piezoelettrico di forza-coppia a 2 assi è adatto a misurare una forza di trazione o compressione Fz e una coppia Mz che agisce sul sensore. L'alta risoluzione consente di misurare le minime variazioni dinamiche di grandi forze e coppie su alberi non rotanti. I dischi di quarzo sensibili alla pressione e al taglio sono integrati con un elevato precarico tra una vite di precarico cava e un dado che funge da custodia del sensore. Grazie alla rigidità estremamente elevata degli elementi del sensore, i componenti Fz e Mz vengono misurati praticamente senza variazioni di corsa o di angolo. Il segnale di carica proporzionale alla forza e alla coppia viene raccolto dagli elettrodi e inviato tramite un cavo schermato all'amplificatore di carica. Quest'ultimo converte i segnali di carica in tensioni di uscita proporzionali, che possono essere registrate e valutate. Rigidità assiale 1.7 kN/μm Rigidità Cφ (Mz) [kN/μm] 0.19 N-m/μrad Sovraccarico Fz [kN] -12, 12 kN Sovraccarico Mz [N-m] -30, 30 N-m
