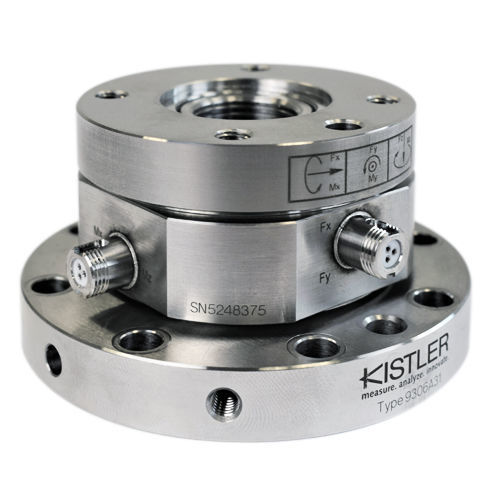

Sensore di forza e di coppia 9306A31

- Connessione: 2 x V3 neg. - Dimensioni D x H: 83 x 45 mm Questo sensore di forza-coppia a 6 assi misura tutte le forze e i momenti corrispondenti sui tre assi ortogonali. Tutte le forze e i momenti sono catturati come segnali piezoelettrici fisici e non devono essere calcolati. L'esclusiva configurazione di misura di questo sensore forza-momento multiasse consente un design estremamente piccolo e compatto. Pertanto, è possibile realizzare modelli concisi di processi dinamici e quasistatici tridimensionali anche in installazioni strette. Sensori piezoelettrici pretensionati di forza-coppia a 6 assi con due flange di montaggio. Misura forze e coppie di reazione sia in trazione che in compressione. Una forza o una coppia di reazione genera una carica elettrica proporzionale. Questa viene trasferita da un elettrodo al connettore corrispondente. Il sensore di forza-coppia multiasse è costituito da dischi di quarzo di grande superficie ed è quindi molto rigido. L'elevata frequenza naturale che ne deriva è un prerequisito per misurare forze e coppie altamente dinamiche. I due connettori V3 neg. a 3 poli sono dotati di blocco antitorsione. Un connettore ciascuno per i segnali di forza e di coppia. Una volta installato correttamente, il sensore di forza-coppia a 6 assi è immediatamente pronto per l'uso senza ricalibrazione.
