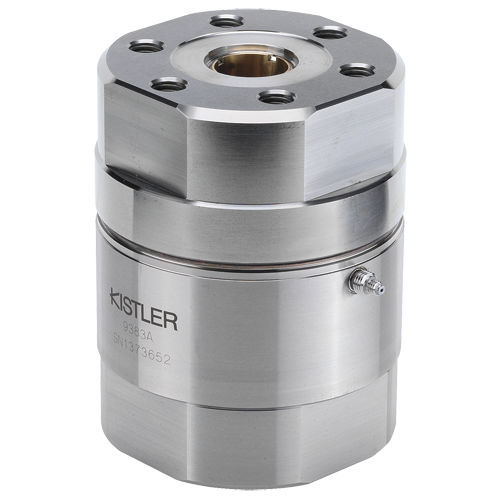

Cella di carico piezoelettrica 9383A

di trazione-compressionemonoassialeper macchina di prova

- Trasduttore di forza di pressione precaricato e calibrato, pronto per la misurazione immediata - Sensibilità: ≈ -1,9 pC/N - Dimensioni DxH: 100x130 mm Questo trasduttore di forza della serie Press Force è ideale per misurare forze dinamiche e quasistatiche. Il precarico in fabbrica e l'adattabilità di questi modelli pratici garantiscono la disponibilità all'uso immediato. La cella di carico Press Force si basa sul principio di misura piezoelettrico. La forza che agisce sull'elemento di quarzo genera all'uscita del sensore una carica elettrica proporzionale, che viene convertita dall'amplificatore di misura collegato in serie in un segnale di processo adatto alla valutazione (tipicamente 0 ... 10 V). A seconda del tipo di sensore, è possibile misurare anche forze di tensione fino al 16% della forza di compressione. Anche se non calibrati, questi intervalli sono spesso utilizzati per rilevare le forze di ritiro dell'utensile, ad esempio dopo i processi di pressatura. Sensore precaricato Sì Proprietà meccaniche Forza di precarico 250 kN Forza di tensione massima 0 ... -50 kN Rigidità assiale 7.9 kN/μm Momento flettente massimo Mxy (carico singolo) 3407 N-m Coppia massima Mz (Fx = 0 N, Fy = 0 N, Fz = 0 N) 783 N-m Forza di taglio 16.9 kN
