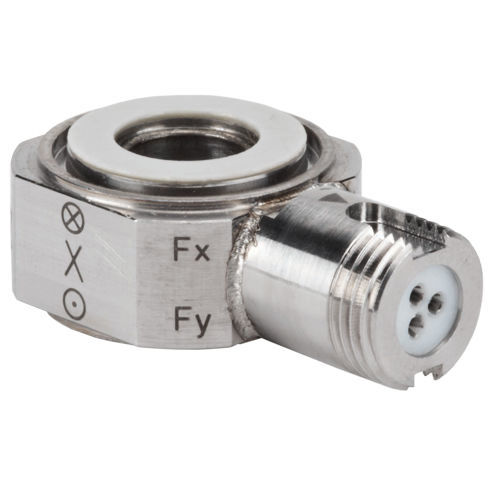

Sensore di forza piezoelettrico 9017C

ad anello3 assiper taratura

- Elevata gamma di forze di taglio grazie alle superfici di contatto in ceramica elettricamente isolanti - Sensibilità nominale Fz: -11 pC/N - Connessione: V3 neg. Sensore di forza triassiale per misurare le forze in qualsiasi direzione, indipendentemente dal punto di applicazione del carico. Questo trasduttore di forza triassiale ad anello quantifica tutte e tre le componenti di qualsiasi forza applicata con la massima risoluzione. I sensori di forza triassiali delle linee 90x7 e 90x8 sono assolutamente identici, tranne che per l'orientamento del sistema di coordinamento. L'uscita del sensore di forza triassiale piezoelettrico è una carica elettrica estremamente lineare sull'intero campo di misura - questa carica è direttamente proporzionale alla forza applicata. L'alloggiamento del trasduttore di forza ad anello contiene un anello di quarzo per ogni componente di forza e può essere allineato e montato con precisione grazie ai suoi lati appiattiti. La struttura semplice e resistente alle vibrazioni del sensore è estremamente rigida e, grazie alla sua frequenza naturale eccezionalmente elevata, consente di misurare processi di forza altamente dinamici. Grazie ai due dischi in ceramica sulle superfici di contatto, da un lato è garantito un elevato coefficiente di attrito, dall'altro è possibile un'installazione isolata in massa nella struttura della macchina. L'entità del campo di misura delle forze di taglio nelle direzioni x e y dipende direttamente dal precarico nella direzione z e dall'attrito statico assiale risultante. I segnali vengono rilevati tramite il connettore a 3 poli V3 neg. protetto dal punto di vista del design, che utilizza un dispositivo di posizionamento per garantire l'esatta assegnazione dei pin del connettore e protegge dalla torsione.
