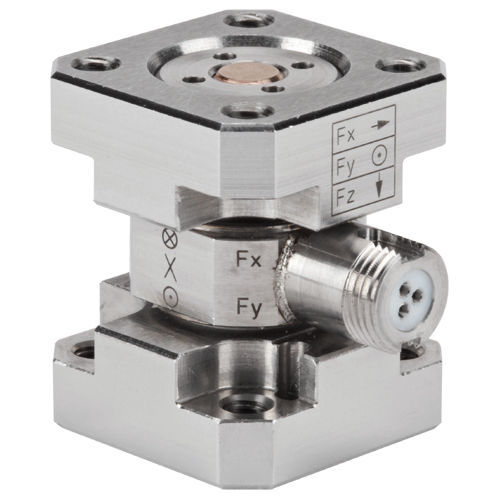

Cella di carico di trazione-compressione 9317C

3 assipiezoelettricaper taratura

- Precaricato, calibrato e pronto per la misura - Sensibilità nominale Fz: -11 pC/N - Connessione: V3 neg. Questa cella di carico triassiale è un trasduttore di forza piezoelettrico per la misurazione esatta di tutte le forze sulle tre componenti ortogonali che agiscono in una direzione arbitraria. Indipendentemente dal punto di applicazione della forza, la cella di carico con trasduttore di forza triassiale installato della famiglia 90x7 misura tutte e tre le componenti della forza applicata con la massima risoluzione. Le celle di carico a tre assi della famiglia 93x7 sono precaricate in modo ottimale, calibrate e immediatamente pronte per la misurazione. La cella di carico triassiale è montata sotto precarico tra due piastre e misura sia le forze di trazione che quelle di compressione in tutte le direzioni. In base al principio piezoelettrico, una forza produce una carica elettrica proporzionale. Questa viene condotta attraverso un elettrodo al connettore appropriato. La struttura semplice e resistente alle vibrazioni del trasduttore di forza è molto rigida e determina un'elevata frequenza naturale, requisito necessario per misurare forze altamente dinamiche. Il connettore a 3 poli V3 neg. (design protetto) è dotato di un dispositivo di posizionamento. Questo garantisce un'assegnazione e un centraggio precisi dei pin e delle prese del connettore prima del collegamento. La connessione a spina è protetta contro la rotazione. Dopo la corretta installazione, la cella di carico è pronta all'uso senza bisogno di ricalibrazione. I trasduttori di forza triassiali consentono misurazioni semplici, dirette e molto precise.
