Mandrino di serraggio di pezzo per tornitura B208

ad alta velocitàper tornio CNCin acciaio

Descrizione

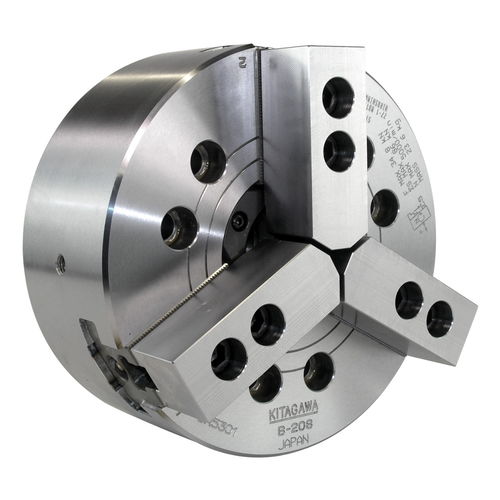

Mandrino a tre griffe a centro aperto Kitagawa B-208 da 210 mm con foro passante di 52 mm e velocità massima 5000 rpm, adatto per operazioni di tornitura CNC ad alta velocità.

Caratteristiche principali

• Costruito in acciaio legato di alta qualità
• Mandrino a tre griffe stile cuneo che offre fino al 20% in più di velocità, forza di serraggio e diametro di passaggio rispetto ai mandrini convenzionali
• Foro passante (mm): 52
• Intervallo di serraggio (mm): Max 210, Min 13
• Corsa griffe (diametro mm): 7.4
• Corsa pistone (mm): 16
• Forza massima tirante: 34.8 kN (3549 kgf)
• Forza di serraggio statica massima: 86 kN (8769 kgf)
• Velocità massima: 5000 rpm
• Peso (con griffe morbide): 22.3 kg
• Momento d'inerzia: 0.170 kg·m2
• Pressione max: 2.65 MPa (27 cm2)
• Lubrificazione su ogni grippa principale
• Dentatura grippa principale: 1.5 mm x 60°
• Compatibile con griffe dure e morbide

Ulteriori informazioni

• Montaggio: recess mount, può richiedere adattatore aggiuntivo
• Equipaggiamento standard: bulloni di montaggio, dadi a T e bulloni per il fissaggio delle griffe; incluso blank drawnut e chiave di montaggio
• Cilindro consigliato: S1552
• Griffe dure corrispondenti: HB08A1
• Griffe morbide corrispondenti: SB08B1

Specifiche tecniche

• Modello: B-208
• Foro passante (mm): 52
• Intervallo di serraggio (mm): Max 210, Min 13
• Corsa griffe (diametro mm): 7.4
• Corsa pistone (mm): 16
• Forza massima tirante (kN): 34.8
• Forza di serraggio statica massima (kN): 86
• Velocità massima (rpm): 5000
• Momento d'inerzia (kg·m2): 0.170
• Peso netto (kg) (con griffe morbide): 22.3
• Pressione max: 2.65 MPa
• Cilindro consigliato: S1552
• Griffe morbide compatibili: Standard / Extra Tall (SB08B1)
• Griffe dure compatibili: HB08A1
• Lubrificazione presente su ogni grippa principale
• Dentatura grippa principale: 1.5 mm x 60°
