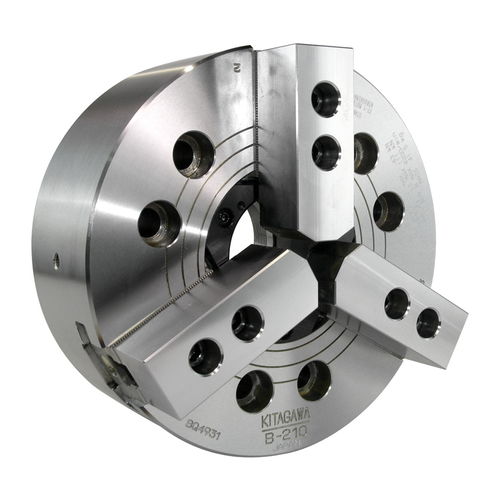

Mandrino di serraggio di pezzo per tornitura B210

3 ganasce

Panoramica
Il KITAGAWA B-210 è un mandrino di serraggio a 3 ganasce di Ø 254 mm con foro passante da 75 mm e velocità massima di 4200 giri/min. Realizzato in acciaio legato di qualità elevata per applicazioni di tornitura industriale.

Caratteristiche principali

• Mandrino 3 ganasce di tipo a cuneo che offre fino al 20% in più di velocità, forza di serraggio e capacità di foro rispetto ai mandrini convenzionali
• Foro passante (mm): 75
• Intervallo di serraggio (mm): 31 – 254
• Corsa ganasce (diametro mm): 8,8
• Corsa del pistone (mm): 19
• Lubrificazione: nipples di lubrificazione su ogni ganascia principale
• Dentatura ganascia principale: 1,5 mm × 60°

Dettagli prodotto

• Modello: B-210 (KITAGAWA)
• Mandrino 3 ganasce Ø 254 mm con foro passante 75 mm
• Intervallo di serraggio (mm): 31 – 254
• Forza massima di serraggio (kN): 111
• Forza massima di trazione (kN): 43
• Velocità massima: 4200 giri/min
• Peso netto (con ganasce morbide): 34,5 kg

Ulteriori informazioni

• Montaggio: montaggio incassato; può essere necessario un adattatore aggiuntivo
• Dotazione standard: viti di montaggio, dadi a T, viti di fissaggio ganasce, dado cieco e chiave di montaggio inclusi
• Cilindro corrispondente: S1875
• Ganasce dure corrispondenti: HB10A1
• Ganasce morbide corrispondenti: SB10B1

Specifiche tecniche

• Modello: B-210
• Foro passante (mm): 75
• Intervallo di serraggio (mm): Max. 254, Min. 31
• Corsa ganasce (diametro) (mm): 8,8
• Corsa del pistone (mm): 19
• Forza massima di trazione (kN): 43
• Forza massima di serraggio statica (kN): 111
• Velocità massima (giri/min): 4200
• Momento d'inerzia (kg·m2): 0,315
• Peso netto (kg) (con ganasce morbide): 34,5
• Materiale: acciaio legato di alta qualità
