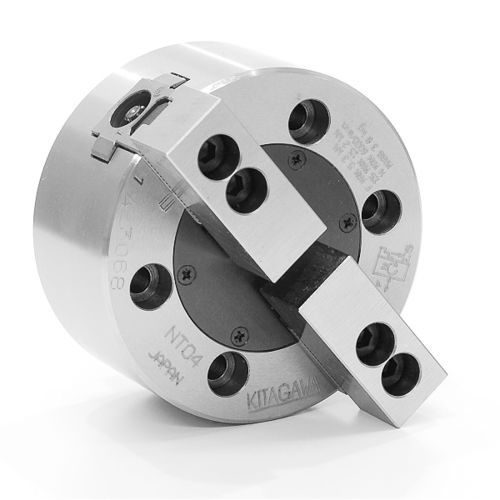

Mandrino di serraggio di pezzo 2 ganasce NT04

Panoramica
Mandrino a 2 mascelle centro chiuso NT04 Kitagawa progettato per il bloccaggio di pezzi a sezione quadrata, rettangolare o irregolare. Campo di serraggio: 5 mm (min) – 110 mm (max).

Caratteristiche principali

• Corsa mascelle (diametro): 6,4 mm
• Corsa del pistone: 15 mm
• Campo di bloccaggio: 5–110 mm
• Forza massima di tiro: 5,3 kN
• Forza di serraggio statica massima: 15,2 kN
• Velocità massima: 6000 giri/min
• Peso netto (con mascelle morbide): 3,8 kg
• Momento di inerzia: 0,007 kg·m2
• Cilindro consigliato: Y0715R
• Mascelle morbide consigliate: SB04A1T
• Pressione massima di esercizio: 1,68 MPa

Specifiche tecniche
Modello: NT04
Campo di serraggio (mm) — Max: 110; Min: 5
Corsa mascelle (diametro) (mm): 6,4
Corsa del pistone (mm): 15
Forza massima di tiro (kN): 5,3
Forza di serraggio statica max. (kN): 15,2
Velocità max. (min^-1): 6000
Momento di inerzia (kg·m2): 0,007
Peso netto (kg) (con mascelle morbide): 3,8
Cilindro compatibile: Y0715R
Mascelle morbide compatibili: SB04A1T
Disegni quotati / file 2D/3D: disponibili su richiesta.

Contenuto della fornitura
Mandrino con viti di montaggio, elementi per guide a T e viti di fissaggio delle mascelle.
