Mandrino di serraggio di pezzo per tornitura interna DL206
di alta precisionepull-back3 ganasce

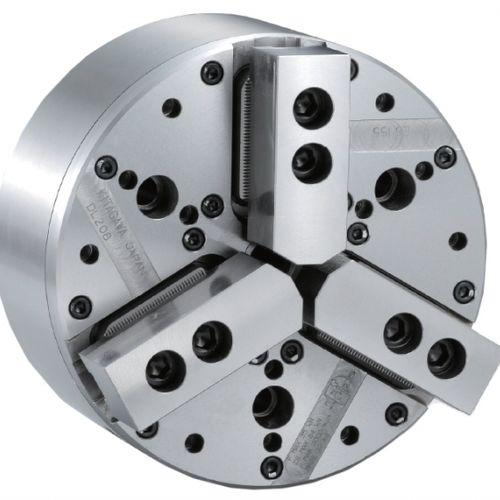

Mandrino di serraggio di pezzo per tornitura interna - DL206 - Kitagawa Europe - di alta precisione / pull-back / 3 ganasce
Mandrino di serraggio di pezzo per tornitura interna - DL206 - Kitagawa Europe - di alta precisione / pull-back / 3 ganasce
Mandrino di serraggio di pezzo per tornitura interna - DL206 - Kitagawa Europe - di alta precisione / pull-back / 3 ganasce - immagine - 2
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Applicazioni
per tornitura interna
Altre caratteristiche
pull-back, di alta precisione
Numero di ganasce
3 ganasce
Diametro di bloccaggio

Max.: 140 mm
(5,51 in)

Min.: 25 mm
(0,98 in)

Velocità di rotazione

Max.: 6.000 rpm
(37.699 rad.min-1)

Min.: 0 rpm
(0 rad.min-1)

Descrizione

Panoramica
  • Mandrino 3 morse ad azione pull-back progettato per migliorare precisione e produzione in serie.
  • Diametro: 169 mm
  • Passaggio in barra (mm): 20
  • Corso morsetto (diametro mm): 5,8
  • Corso del pistone (mm): 11,5
  • Velocità max: 6000 giri/min
  • Peso netto (con morsetti morbidi): 18 kg
  • Momento d'inerzia: 0,080 kg·m2
  • Campo di serraggio (morsetti standard): Ø25–Ø140 mm
  • Campo di serraggio (morsetti opzionali): Ø25–Ø158 mm
  • Morsi standard: SB06D1
  • Morsi opzionali: SB06B1
  • Cilindro corrispondente: Y1020R
  • Pressione max (MPa): Esterna 2,7 / Interna 1,7
  • Ingresso minimo (kN): 5
  • Pressione minima (MPa): 0,9


Informazioni aggiuntive
  • Montaggio: montaggio incassato; è necessario un adattatore aggiuntivo.
  • Dotazione standard: viti di montaggio, dadi a T e viti di fissaggio dei morsi. Inclusi dado di collegamento grezzo e chiave di montaggio.
  • I mandrini Kitagawa possono essere utilizzati con morsi duri o morbidi per adattare il serraggio all'applicazione.


Specifiche tecniche
  • Modello: DL206
  • Tipo: Mandrino 3 morse ad azione pull-back
  • Diametro nominale: 169 mm
  • Passaggio in barra: 20 mm
  • Campo di serraggio (standard): Ø25 (min) – Ø140 (max) mm
  • Campo di serraggio (morsi opzionali): Ø25 – Ø158 mm
  • Corso morsetto (diametro): 5,8 mm
  • Corso del pistone: 11,5 mm
  • Max input (Esterna): 19 kN
  • Max input (Interna): 12,6 kN
  • Forza massima di serraggio statica (Esterna): 54 kN
  • Forza massima di serraggio statica (Interna): 36 kN
  • Velocità massima: 6000 giri/min
  • Peso netto (con morsi morbidi): 18 kg
  • Momento d'inerzia: 0,080 kg·m2
  • Cilindro corrispondente: Y1020R
  • Morsi standard: SB06D1
  • Morsi opzionali: SB06B1
  • Pressione max (Esterna / Interna): 2,7 MPa / 1,7 MPa
  • Ingresso minimo: 5 kN
  • Pressione minima: 0,9 MPa
