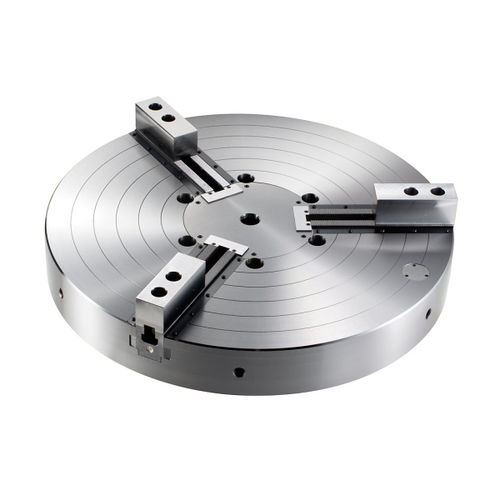

Mandrino automatico NV153 ganascemotorizzatoa centro chiuso
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tipo
- automatico
- Numero di ganasce
- 3 ganasce
- Altre caratteristiche
- per lavorazione, autocentrante, a centro chiuso, motorizzato, con adattatore, funzionamento verticale, con morsa
- Velocità di rotazione
Max.: 2.900 rpm
(18.221,2374 rad.min-1)Min.: 0 rpm
(0 rad.min-1)- Forza di serraggio
Max.: 247 kN
Min.: 0 kN
- Diametro esterno
381 mm
(15 in)
Descrizione
Descrizione
Il Kitagawa NV15 è un mandrino di serraggio verticale a potenza da 381 mm con centro chiuso, progettato specificamente per torni verticali (VTL). La serie NV presenta guarnizioni rinforzate attorno alla ganascia di base per limitare l'ingresso dei trucioli e garantire un funzionamento affidabile in condizioni di lavorazione gravose.
Caratteristiche principali
Specifiche tecniche
Applicazioni e compatibilità
Progettato come mandrino standard a centro chiuso per torni verticali, il NV15 è adatto alla lavorazione di pezzi di media‑grande dimensione nei settori automotive, aerospaziale e della lavorazione pesante. Accessori compatibili: cilindro Y2035R e ganasce HB15N1 / SB15N1. Adattatore A2‑15 montato; le guarnizioni raschianti riducono l'ingresso di trucioli e semplificano la manutenzione.
Il Kitagawa NV15 è un mandrino di serraggio verticale a potenza da 381 mm con centro chiuso, progettato specificamente per torni verticali (VTL). La serie NV presenta guarnizioni rinforzate attorno alla ganascia di base per limitare l'ingresso dei trucioli e garantire un funzionamento affidabile in condizioni di lavorazione gravose.
Caratteristiche principali
- Corsa ganascia (diametro): 16 mm
- Corsa dello stantuffo: 35 mm
- Campo di serraggio: 381 mm (max), 72 mm (min)
- Forza massima di trazione del tirante: 82 kN
- Forza massima di serraggio: 247 kN
- Velocità massima: 2900 rpm
- Peso (con ganasce morbide): 133 kg
- Momento d'inerzia: 2,580 kg·m2
- Cilindro compatibile: Y2035R
- Pressione massima: 3,2 MPa
- Ganascia superiore dura compatibile: HB15N1
- Ganascia superiore morbida compatibile: SB15N1
- Nez della mandrino: A2-15 (adattatore montato)
- Tenuta: dotato di guarnizioni raschianti per limitare l'ingresso di trucioli
Specifiche tecniche
- Modello: NV15
- Tipo: mandrino di serraggio verticale 3 ganasce 381 mm, centro chiuso
- Intervallo di serraggio: 72 mm (min) a 381 mm (max)
- Corsa ganascia (diametro): 16 mm
- Corsa dello stantuffo: 35 mm
- Forza massima di serraggio: 247 kN
- Forza massima di trazione del tirante: 82 kN
- Velocità massima: 2900 rpm
- Peso (con ganasce morbide): 133 kg
- Momento d'inerzia: 2,580 kg·m2
- Cilindro compatibile: Y2035R
- Pressione di esercizio massima: 3,2 MPa
- Ganascia superiore dura compatibile: HB15N1
- Ganascia superiore morbida compatibile: SB15N1
- Nez della mandrino / Adattatore: adattatore A2-15 montato
Applicazioni e compatibilità
Progettato come mandrino standard a centro chiuso per torni verticali, il NV15 è adatto alla lavorazione di pezzi di media‑grande dimensione nei settori automotive, aerospaziale e della lavorazione pesante. Accessori compatibili: cilindro Y2035R e ganasce HB15N1 / SB15N1. Adattatore A2‑15 montato; le guarnizioni raschianti riducono l'ingresso di trucioli e semplificano la manutenzione.
