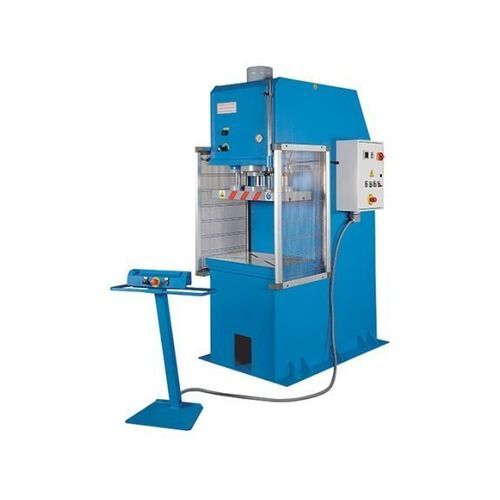

Pressa idraulica HPK 100 A

di formaturadi imbutitura profondadi produzione

Panoramica

La serie HPK A con telaio a C è studiata per imbutitura profonda, formatura e punzonatura. Il modello HPK 100 fornisce una forza nominale di 100 t, piastra dello slittone ampia e tavola 800 x 600 mm. Prodotta in Europa con componenti di precisione, presenta corsa regolabile, comando mobile a due mani e opzioni per automazione e integrazione Industria 4.0.

Punti salienti

• Telaio a C per elevata rigidità e accessibilità
• Produzione europea e componentistica di qualità
• Adatta a prototipazione e produzione in serie
• Comando mobile a due mani per sicurezza operatore
• Personalizzazioni e integrazione digitale disponibili

Dettagli prodotto

• Struttura saldata a C in acciaio, dimensionata per la capacità della macchina
• Ampia piastra dello slittone e tavola per utensili di grandi dimensioni o configurazioni multiple
• Cilindro idraulico potente con due guide circolari autolubrificanti per avanzamento preciso e uniforme
• Superfici cilindro lavorate con precisione e guarnizioni di qualità per basso consumo
• Regolazione rapida della corsa tramite finecorsa meccanici facilmente posizionabili
• Unità idraulica compatta integrata nel telaio per risparmio di spazio
• Pompa idraulica a 2 stadi per avanzamenti rapidi e velocità di lavoro ottimale
• Piastra e tavola con scanalature a T per fissaggio utensili
• Pannello di comando mobile e comandi aggiuntivi integrati nell'armadio
• Progettazione conforme alle direttive europee di sicurezza

Dotazione standard

• Pannello di comando per uso a due mani
• Finecorsa regolabili
• Manometro
• Piastra dello slittone mobile con 2 guide e scanalature a T
• Funzionamento automatico
• Ritorno automatico del cilindro
• PLC Siemens
• Unità idraulica 2 velocità con commutazione automatica
• Interruttore di pressione
• Contatore ore
• Manuale d'uso

Dotazione opzionale

• Barriera ottica L = 1.000 mm
• Aggiornamento a controllo digitale Siemens KTP 700 Basic
• Aggiornamento da 2 a 4 guide laterali
• Contapezzi
• Raffreddatore olio con valvola di decompressione
• Valvola di decompressione

Specifiche tecniche

• Forza di pressa: 100 t
• Dimensioni tavola: 800 mm x 600 mm
• Corsa: 500 mm
• Dimensioni piastra slittone: 700 mm x 350 mm
• Sbalzo: 300 mm
• Velocità di lavoro: 4 mm/s
• Avanzamento rapido: 25 mm/s
• Potenza motore: 4 kW
• Dimensioni (L x P x A): 1,9 m x 1,2 m x 2,6 m
• Peso: 3.400 kg
