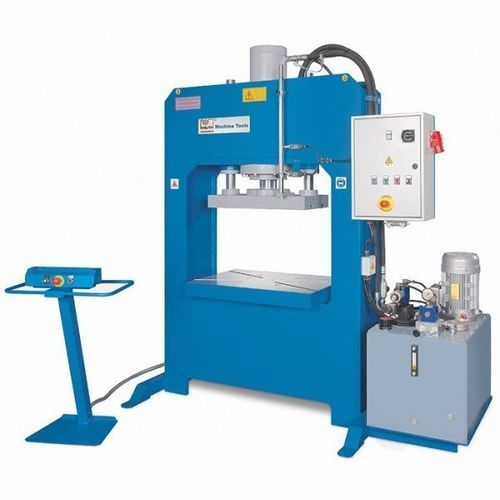

Pressa idraulica KP 100 A

sbavatricedi formaturadi imbutitura profonda

Descrizione
La serie KP-A comprende presse idrauliche con telaio a H, prodotte in Europa per operazioni industriali quali imbutitura profonda, formatura e punzonatura. Progettata per forze da 40 a 300 t, la versione KP 100 A eroga 100 t con corsa di 500 mm. Caratterizzata da grandi piastre dello stantuffo e piano di lavoro con cave a T per il bloccaggio degli utensili. Il pannello mobile con comando a due mani assicura la sicurezza; i finecorsa sono regolabili. Soluzioni su misura disponibili in base all'applicazione.

Punti salienti

• Made in Europe
• Adatta per prove e produzione di serie
• Idonea per lavoro su più turni
• Opzione di integrazione Industria 4.0
• Soluzioni personalizzate su richiesta

Dettagli del prodotto

• Telaio saldato a H in acciaio per elevata rigidità e distribuzione ottimale dei carichi
• Grande cilindro idraulico che aziona una robusta piastra dello stantuffo guidata da guide circolari autolubrificanti
• Piano di lavoro e piastra dello stantuffo con cave a T per il fissaggio di utensili e attrezzature
• Pannello di controllo mobile per operatività flessibile; comandi aggiuntivi nell'armadio elettrico
• Unità idraulica fornita come modulo separato per manutenzione semplificata e stabilità termica
• Pompa idraulica a 2 stadi per avvicinamento rapido e velocità di lavoro controllata
• Superfici del cilindro lavorate con precisione e guarnizioni di alta qualità per ridurre l'usura
• Progetto e componenti conformi alle norme di sicurezza europee

Dotazione standard

• Pannello di comando a due mani
• Finecorsa regolabili per salita/discesa
• Manometro
• Piastra superiore mobile con 2 guide e cave a T
• Modalità automatica
• Ritorno automatico del cilindro
• Siemens PLC
• Unità idraulica con cambio automatico a 2 velocità
• Interruttore di pressione
• Contatore/temporizzatore
• Manuale d'uso

Dotazione opzionale

• Barriera luminosa L = 1.000 mm
• Aggiornamento a Siemens KTP 700 Basic per controllo digitale
• Aggiornamento da 2 a 4 guide laterali
• Contapezzi
• Scambiatore aria/olio con valvola di decompressione
• Valvola di decompressione

Caratteristiche / specificazioni tecniche

• Pressione: 100 t
• Dimensioni tavola: 900 mm x 600 mm
• Corsa: 500 mm
• Dimensioni piastra dello stantuffo: 700 mm x 350 mm
• Apertura: 1.050 mm
• Velocità di corsa: 4 mm/s
• Avanzamento rapido: 26 mm/s
• Potenza motore: 4 kW
• Dimensioni (L x W x H): 2,08 m x 1,05 m x 2,26 m
• Peso: 2.300 kg
