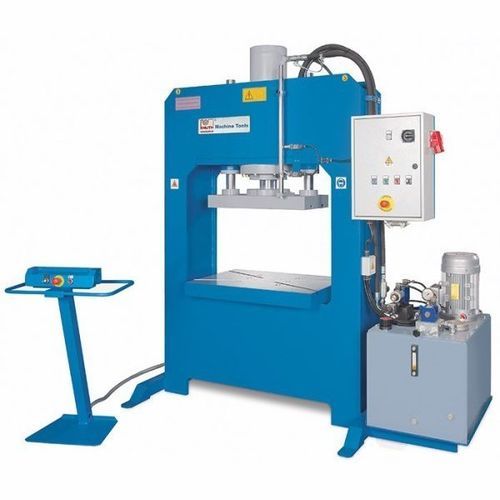

Pressa idraulica KP 70 A

di formaturadi imbutitura profondaa doppio montante

Descrizione del prodotto
Il KP 70 A appartiene alla famiglia KP-A di presse idrauliche con telaio a H, prodotte in Europa con componenti forniti da produttori riconosciuti. Progettato per imbutitura profonda, formatura e punzonatura, offre una forza nominale di 70 t. La macchina è dotata di ampie piastre dello slittone e del piano con scanalature a T per il montaggio degli utensili e di un pannello di comando mobile a due mani per l'uso in sicurezza.

Punti salienti

• Made in Europe
• Adatta a prove e produzione in serie
• Progettata per funzionamento su più turni
• Possibile integrazione Industria 4.0
• Soluzioni personalizzate su richiesta

Area di lavoro
Pressione: 70 t
Dimensioni tavolo: 800 mm x 500 mm
Corsa: 500 mm
Dimensioni piastra slittone: 700 mm x 350 mm
Apertura utile: 900 mm
Velocità di corsa: 5 mm/s

Avanzamento rapido
Avanzamento rapido: 24 mm/s

Potenza di azionamento
Potenza motore: 4 kW

Dimensioni e pesi
Dimensioni complessive (L x P x H): 1,85 m x 1,04 m x 2,25 m
Peso: 1.450 kg

Dettagli prodotto

• Struttura in acciaio saldato a telaio H per elevata rigidità e supporto della forza nominale
• Cilindro idraulico principale che aziona una piastra slittone robusta, stabilizzata da guide cilindriche autolubrificanti
• Tavola e piastra slittone con scanalature a T per il fissaggio degli utensili
• Pannello di comando mobile per flessibilità operativa; comandi aggiuntivi integrati nell'armadio elettrico
• Sistema idraulico come unità separata per manutenzione semplificata e equilibrio termico
• Pompa idraulica a 2 stadi per avanzamento rapido e velocità di lavoro ottimizzate
• Superfici cilindro lavorate con precisione e guarnizioni di qualità per ridurre l'usura
• Costruzione conforme alle direttive di sicurezza europee applicabili

Dotazione standard

• Pannello di comando a due mani
• Arresti regolabili per salita/discesa
• Manometro
• Piano superiore mobile con 2 guide e scanalature a T
• Funzionamento automatico
• Ritorno automatico del cilindro
• PLC Siemens
• Unità idraulica con cambio automatico a 2 velocità
• Interruttore di pressione
• Timer
• Manuale operatore

Dotazione opzionale

• Cortina fotoelettrica L = 1.000 mm
• Aggiornamento a Siemens KTP 700 Basic (HMI)
• Aggiornamento da 2 a 4 slitte laterali
• Contatore pezzi
• Scambiatore aria/olio con valvola di decompressione
• Valvola di decompressione

Specifiche tecniche

• Pressione nominale: 70 t
• Dimensioni piano di lavoro: 800 x 500 mm
• Corsa slittone: 500 mm
• Piastra slittone: 700 x 350 mm
• Apertura utile: 900 mm
• Velocità di corsa: 5 mm/s
• Avanzamento rapido: 24 mm/s
• Motore: 4 kW
• Dimensioni complessive (L x P x H): 1,85 m x 1,04 m x 2,25 m
• Peso macchina: 1.450 kg
• Sistema idraulico: unità separata con pompa a 2 stadi per cambio automatico di velocità
• Controllo: PLC Siemens (opzione HMI Siemens KTP 700 Basic)
• Montaggio utensili: scanalature a T su piastra e tavolo
