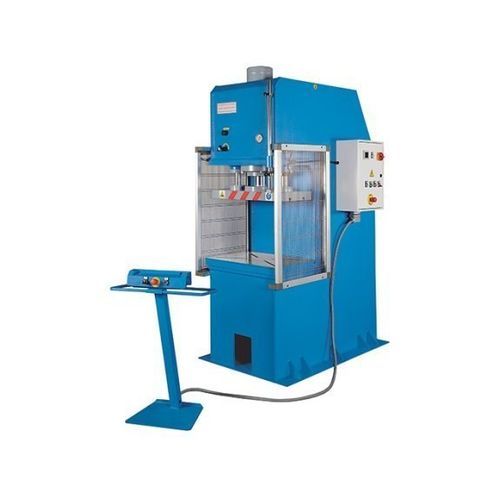

Pressa idraulica HPK 70 A

di formaturadi imbutitura profondaa collo di cigno

Descrizione
La pressa idraulica a telaio a C HPK 70 A è progettata per imbutitura profonda, formatura e punzonatura con capacità nominale di 70 t. Prodotta in Europa con componenti lavorati di precisione, dispone di grandi piastre dello slittone, piano con cave a T e comando mobile a due mani per la sicurezza dell'operatore. Finecorsa regolabili definiscono la corsa; soluzioni personalizzate sono disponibili su richiesta.

Punti salienti

• Telaio a C per accesso facilitato agli stampi
• Made in Europe secondo standard definiti
• Adatta per prove e produzione in serie
• Possibile integrazione in Industria 4.0
• Soluzioni personalizzate su richiesta

Dettagli

• Struttura saldata in acciaio a C progettata per la piena capacità della macchina
• Grande piastra dello slittone e tavolo di lavoro per utensili di grandi dimensioni o più fissaggi
• Cilindro idraulico con due guide circolari autolubrificanti per avanzamento preciso e uniforme
• Superfici cilindro lavorate con precisione e guarnizioni di alta qualità per ridotto usura
• Regolazione rapida della corsa tramite finecorsa meccanici facilmente regolabili
• Unità idraulica compatta, integrata e facilmente accessibile nel telaio
• Pompa idraulica a 2 velocità per avanzamenti rapidi e velocità di lavoro ottimale
• Piastra slittone e tavolo con cave a T per il fissaggio degli utensili
• Pannello di controllo mobile per flessibilità operativa; ulteriori comandi integrati nell'armadio elettrico
• Componenti conformi a rigorosi standard e alle direttive europee di sicurezza

Equipaggiamento standard

• Quadro di comando a due mani mobile
• Finecorsa regolabili per corsa su/giù
• Manometro
• Tavolo superiore mobile con 2 guide e cave a T
• Funzionamento automatico
• Ritorno automatico del cilindro
• PLC Siemens
• Unità idraulica con commutazione automatica a 2 velocità
• Pressostato
• Timer
• Manuale d'uso

Specifiche tecniche

• Pressione nominale: 70 t
• Dimensioni tavolo: 700 mm x 500 mm
• Corsa: 500 mm
• Dimensioni piastra slittone: 700 mm x 350 mm
• Sbalzo: 250 mm
• Velocità di lavoro: 5 mm/s
• Avanzamento rapido: 24 mm/s
• Potenza motore: 4 kW
• Dimensioni (L x W x H): 1,5 m x 1 m x 2,5 m
• Peso: 2.100 kg
