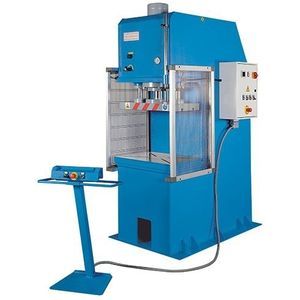

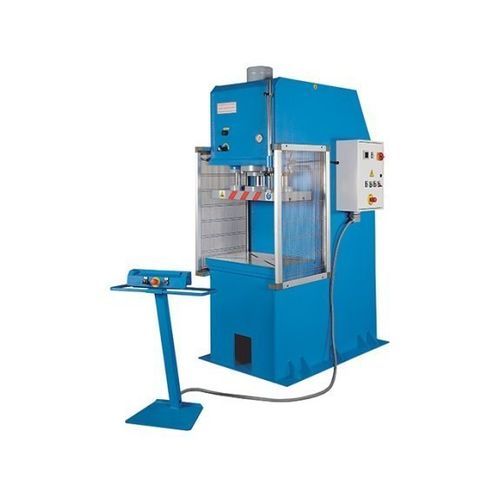

Pressa idraulica HPK 40 A

di formaturadi imbutitura profondaper applicazioni industriali

Descrizione
La serie HPK A comprende presse idrauliche a telaio a C progettate per imbutitura profonda, formatura e punzonatura. Prodotte in Europa con componenti che rispettano rigorosi standard di qualità, la gamma copre forze nominali da 40 a 200 t. Grandi piastre dello slittone e piano di lavoro con cave a T consentono un ampio margine per attrezzature e staffaggi. Il comando mobile a due mani garantisce la sicurezza dell'operatore e la corsa è definita da finecorsa regolabili. Sono disponibili configurazioni personalizzate secondo le esigenze del cliente.

Punti salienti

• Design classico a telaio a C per accessibilità e ingombro contenuto
• Made in Europe con struttura in acciaio saldata
• Adatta a prove, prototipazione e produzione in serie
• Pronta per integrazione Industria 4.0
• Soluzioni personalizzate su richiesta

Dettagli

• Struttura a C saldata in acciaio dimensionata per la forza nominale, garantisce elevata rigidità
• Ampia piastra dello slittone e piano di lavoro per alloggiare stampi grandi o più configurazioni
• La tecnologia idraulica offre flessibilità nei profili corsa/tempo per processi diversi
• Potente cilindro idraulico e due guide circolari autolubrificanti assicurano guida precisa e uniforme dello slittone
• Superfici dei cilindri lavorate con precisione e guarnizioni di qualità per bassa usura e lunga durata
• Regolazione rapida della lunghezza di corsa tramite arresti meccanici di facile impostazione
• Unità idraulica compatta montata nel telaio per ottimizzazione degli ingombri e accessibilità alla manutenzione
• Pompa idraulica a 2 stadi per rapido avvicinamento e velocità di lavoro ottimizzate
• Piastra dello slittone e piano dotati di cave a T per il bloccaggio degli utensili
• Pannello di controllo mobile per operatività flessibile; comandi addizionali integrati nell'armadio elettrico
• Progetto e componenti conformi alle normative di sicurezza europee

Equipaggiamento standard

• Pannello di comando a due mani
• Arresti regolabili corsa su/giù
• Manometro
• Piastra superiore mobile con 2 guide e cave a T
• Modo automatico
• Ritorno automatico del cilindro
• PLC Siemens
• Unità idraulica con cambio automatico a 2 velocità
• Interruttore di pressione
• Timer
• Manuale operativo

Equipaggiamento opzionale

• Cortina fotoelettrica L = 1.000 mm
• Aggiornamento a controllo digitale Siemens KTP 700 Basic
• Aggiornamento da 2 a 4 guide laterali
• Contatore pezzi
• Scambiatore aria/olio con valvola di decompressione
• Valvola di decompressione

Caratteristiche / specificazioni tecniche
Area di lavoro
Forza di pressione: 40 t
Dimensioni tavolo: 700 mm x 500 mm
Corsa (max): 500 mm
Dimensioni piastra slittone: 700 mm x 350 mm
Sbalo/Profondità gola: 250 mm
Velocità di corsa: 9 mm/s

Avanzamento rapido
Avanzamento rapido: 26 mm/s

Potenza di azionamento
Potenza motore: 4 kW

Dimensioni e peso
Dimensioni (L x P x H): 1,5 m x 1,0 m x 2,5 m
Peso: 1.500 kg

Caratteristiche tecniche

• Modello/serie: HPK A series
• Prodotto: Europa (costruzione saldata in acciaio a C)
• Forza nominale di pressa: 40 t
• Dimensioni tavolo: 700 mm x 500 mm
• Piastra dello slittone: 700 mm x 350 mm con cave a T
• Corsa (max): 500 mm
• Profondità gola: 250 mm
• Velocità di corsa: 9 mm/s
• Avanzamento rapido: 26 mm/s
• Potenza motore: 4 kW
• Unità idraulica: pompa a 2 stadi con cambio automatico di velocità
• Caratteristiche: due guide circolari per il parallelismo dello slittone, guide autolubrificanti, superfici cilindro lavorate, pannello mobile, opzione PLC Siemens e predisposizione Industria 4.0
• Ingombro (L x P x H): 1,5 m x 1,0 m x 2,5 m
• Peso appross.: 1.500 kg
