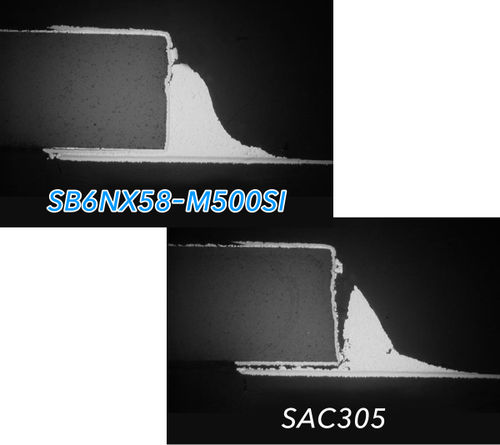

Eccellente durata contro lo stress del ciclo di calore
Ideale per ambienti estremi
Il giunto di saldatura di tipo SAC non può soddisfare il requisito di maggiore durata del prodotto per tali applicazioni che sono esposte a temperature significativamente più elevate. Per rendere possibile un giunto molto più forte e resistente alla fatica, il rafforzamento in soluzione solida del reticolo cristallino di Sn è facilitato dall'aggiunta di In e Bi.
Elementi (Bi,In) aggiunti
Raccomandato per la finitura ENIG
Nella finitura ENIG, lo strato Sn-Ni IMC si ispessisce e insieme alla concentrazione di P provoca la fragilità dell'interfaccia del giunto. aggiungendo Cu compatibile con il Ni, SB6NX forma uno strato barriera di Ni e previene efficacemente l'ispessimento dello strato Sn-Ni IMC, realizzando un'alta affidabilità del giunto con finitura ENIG.
Effetto dell'aggiunta di Cu
Per una migliore affidabilità del giunto
Rispetto a SAC305, SB6NX ha una migliore proprietà di allungamento ed è meno incline alla deformazione. Questo aiuta a prevenire la propagazione della cricca nel giunto di saldatura nei cicli termici. Come trovato sotto, SB6NX mostra una resistenza molto più alta rispetto a SAC305 con substrati ENIG e OSP.
Resistenza allo sforzo dopo T/C
Tabella delle prestazioni del prodotto
Nome del prodotto
SB6NX58-M500SI
Categoria del prodotto
Pasta saldante
Composizione
Sn 3.5Ag 0.5Bi 6.0In 0.8Cu
Punto di fusione (℃)
202 - 204
Dimensione delle particelle(μm)
20-38
Viscosità (Pa.s)
200
Contenuto del flusso (%)
11.0
Contenuto di alogenuri (%)
0
Tipo di flusso
ROL0 (IPC J-STD-004A)
Caratteristiche
per l'erogazione : SB6NX58-M500SID
---
