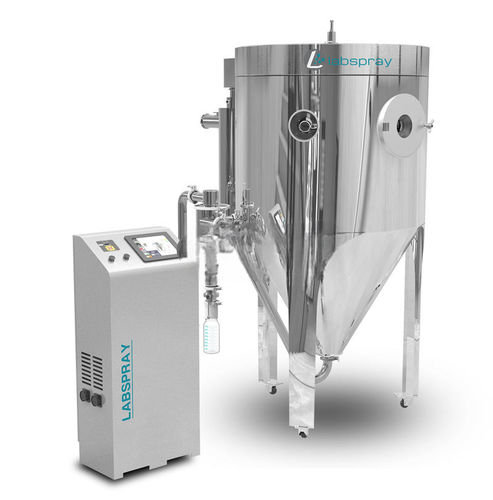

Essiccatore a polverizzazione SD-05A

ad aria caldada laboratorioper fabbrica pilota

Breve descrizione

• Essiccatore pilota a spruzzo progettato per processi in laboratorio e su scala pilota di soluzioni acquose, costruzione sanitaria in AISI 304.
• Capacità di processo: 5 L/h (≈5 kg/h).
• Opzioni di atomizzatore: ugello bifluido a flusso parallelo standard o atomizzatore centrifugo ad alta velocità opzionale.
• Filtro a sacco opzionale con pulizia a impulsi per trattamento scarichi e recupero prodotto.
• Fornito con controllo PLC e touchscreen 10"; compressore d'aria silenzioso e oil-free opzionale.

Descrizione
Il SD-05A è un essiccatore pilota aggiornato che offre operatività di laboratorio flessibile e facile accesso per pulizia e ispezione. Supporta atomizzazione co-corrente con ugello bifluido oppure atomizzatore centrifugo opzionale. L'aria di essiccazione è riscaldata elettricamente e distribuita tramite il distributore H-Adv per garantire un flusso d'aria uniforme. La camera di essiccazione ha fondo conico (60°), porta circolare WD con finestra di osservazione, illuminazione interna e oblò. L'impianto è fornito con controllo PLC e strumentazione necessaria. Tutte le parti metalliche a contatto con il prodotto sono in acciaio inox AISI 304 con finitura sanitaria.

Materiali di costruzione e finitura superficiale

• Parti metalliche a contatto prodotto: acciaio inossidabile AISI 304.
• Superfici esterne e saldature: lucidate a Ra < 1.2 µm.
• Saldature interne a contatto prodotto (camera, condotto polvere, ciclone, contenitore polvere, condotto gas verso filtro a sacco): superfici lisce, Ra max 0.8 µm.
• Altre saldature interne: levigate a filo con la lamiera madre (grana 120).
• Rivestimento in acciaio inox: AISI 304.

Ambito di fornitura standard

• Pompa peristaltica di alimentazione.
• Ugello atomizzatore bifluido a flusso parallelo (standard).
• Atomizzatore centrifugo (opzionale).
• Ventilatore a tiraggio indotto.
• Riscaldatore elettrico dell'aria.
• Distributore d'aria calda H-Adv integrato.
• Camera di essiccazione con fondo conico.
• Ciclone e flacone di raccolta da 1,5 L.
• Strumentazione di campo, hardware di controllo PLC e parti di ricambio.

Sistema di controllo

• Armadio elettrico con componenti elettrici certificati.
• Touchscreen capacitivo da 10" ad alta risoluzione (1024×800).
• Software LF-Control 2.0: monitoraggio temperatura/pressione, avvio/arresto pompa, curve di controllo VFD, registrazione dati e allarmi.
• Progetto con rapido sgancio per sensori, alimentazioni e tubazioni per una manutenzione facilitata.

Accessori opzionali

• Compressore d'aria silenzioso oil-free con filtrazione multistadio (opzionale).
• Sistema a martello d'aria a impulsi per pulizia automatica del filtro a sacco.
• Atomizzatore rotativo centrifugo ad alta velocità (opzionale).
• Filtro a sacco per trattamento gas e recupero prodotto (con o senza funzione a impulsi).
• Rack pre-filtro aria in SS304.

Parametri tecnici
No. | Voce | Specifiche
Base
1. | Modello apparecchiatura | SD-05A
2. | Evaporazione massima acqua | 5 L/H (≈5 kg/h)
3. | Pompa peristaltica | 0 ~ 5000 ml/h
4. | Temperatura aria ingresso | 30 - 300 °C ± 2 °C
5. | Temperatura aria (altra zona) | 30 - 120 °C ± 2 °C
6. | Sensore temp. ingresso/uscita | Sensore PT-100, controllo PID intelligente
7. | Struttura atomizzazione | Progetto ugello senza soluzione di continuità & opzione atomizzatore rotativo RN-Con modulare
8. | Atomizzatore | Ugello bifluido importato in flusso parallelo (centrifugo opzionale)
9. | Distributore aria calda | H-Adv integrato, flusso omogeneo, direzione regolabile
10. | Foratura porta | Porta circolare WD con finestra e isolamento termico
11. | Ventilatore | Ventilatore ad alta pressione (VFD), 1.5 kW / 220 V
12. | Resistenze elettriche | 10 kW / 380 V, elementi in acciaio inox
13. | Flusso aria secca | Fino a 100 kg/h
14. | Tempo medio di essiccazione | 1.0 - 1.5 s
15. | Dispositivo di scarico automatico | Aghi automatici, frequenza regolabile 1 - 60 s
16. | Compressore aria (spec. standard) | 2.2 kW, 180 L/min, 2 - 6 bar
17. | Capacità flacone raccoglitore | 1.5 L
Controllo
1. | Armadio elettrico | Finitura HSSP; componenti elettrici standard Schneider
2. | Touch screen | 10" capacitivo, 1024×800
3. | Software | LF-Control 2.0 con registrazione, curve e allarmi
4. | Progetto sgancio rapido | Inserimento e tubazioni rapide per facile manutenzione
Altri
1. | Tensione | AC 380 V, 50 Hz
2. | Potenza nominale | AC 380 V / 16 kW (esempio potenza nominale impianto)
3. | Ingombro minimo richiesto (L×P×H) | 1930 mm × 1030 mm × 2010 mm
4. | Peso | 265 kg (peso unità)

Caratteristiche / specifiche tecniche

• Modello: SD-05A (essiccatore pilota a spruzzo).
• Capacità di processo: 5 L / ≈5 kg per ora per soluzioni acquose.
• Atomizzatori: ugello bifluido flusso parallelo standard; atomizzatore rotativo centrifugo ad alta velocità opzionale (RN-Con modulare).
• Riscaldamento: riscaldatore elettrico distribuito tramite H-Adv.
• Camera di essiccazione: fondo conico (60°), porta circolare WD, oblò e illuminazione interna.
• Raccolta: ciclone + flacone 1,5 L; filtro a sacco opzionale (con o senza impulso).
• Sistema aria: ventilatore indotto (1.5 kW, VFD); compressore oil-free opzionale (2.2 kW, 180 L/min, 2-6 bar).
• Controllo: PLC con touchscreen 10" e LF-Control 2.0 (monitoraggio, controllo VFD, registrazione, allarmi).
• Costruzione: parti a contatto prodotto in AISI 304; finitura esterna Ra < 1.2 µm; saldature interne Ra ≤ 0.8 µm.
• Alimentazione elettrica tipica: AC 380 V, 50 Hz; esempio potenza nominale: 16 kW.
• Ingombro minimo: 1930×1030×2010 mm; peso netto circa 265 kg.
