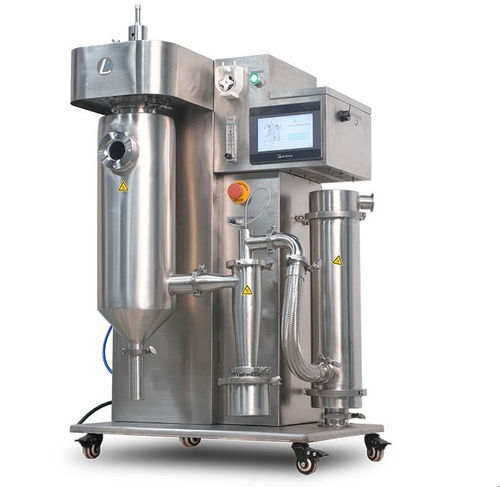

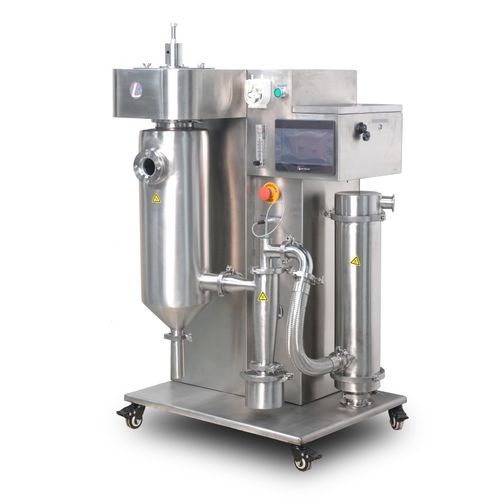

Mini essiccatore a polverizzazione SD-18A PRO

per l'industria agroalimentareper l'industria farmaceuticaper l'industria chimica

Panoramica prodotto
Il SD-18A PRO è un mini essiccatore a spruzzo modulare a circuito inertizzato, progettato per convertire soluzioni acquose e soluzioni in solvente organico in polvere. L'unità può essere acquistata nella versione base e aggiornata successivamente con un modulo rimovibile a circuito chiuso con gas inerte. Il design integra il recupero solvente e un sistema di monitoraggio dell'ossigeno per operazioni sicure con solventi infiammabili.

Progettazione del modulo — punti chiave

• Modulo a circuito chiuso (bucle inertizzato) disponibile come upgrade separato.
• Design a sgancio rapido per connessione/disconnessione rapida del modulo chiuso.
• Può funzionare come unità da banco o essere installato a pavimento.
• Compatibile con fornitura di azoto da generatore o bombola per processi inerti.
• Basato sulla piattaforma SD-18A con configurazione comprovata.

Configurazione principale (modulo inertizzato)

• Doppio condensatore a due stadi per raffreddamento e recupero solvente.
• Collegabile ad acqua di rete o a un refrigeratore a circolazione esterno in base alle esigenze.
• Monitoraggio avanzato dell'ossigeno per mantenere condizioni inertizzate sicure.
• Sistema di filtro a sacco con camera completamente in acciaio inox e cartuccia filtrante sostituibile di alta qualità (Donaldson).

Progetto accurato e stabile

• Struttura meccanica progettata per durata e precisione.
• Costruzione completamente in acciaio inox per parti a contatto con il prodotto e per la camera.
• Atomizzatore bifluido U.S. Spray ad alta precisione (ugello standard SS316) per atomizzazione affidabile.
• Intervallo anti-ostruzione regolabile per prevenire l'intasamento dell'ugello.
• Componenti elettrici e ventilatore importati; controllo a conversione di frequenza per l'alimentazione d'aria.
• Controllo PLC Siemens e componenti elettrici Schneider per gestione robusta e protezione.
• Display touch LCD a colori con registrazione dati ed esportazione USB.
• Produzione conforme a ISO 9001 e ISO 14001.

Atomizzatore bifluido U.S. Spray

• Ugello a miscelazione esterna che fornisce atomizzazione fine e ad alta precisione.
• Controllo indipendente dei flussi d'aria e liquido per gestire liquidi viscosi e sospensioni.
• Ugello montato al centro superiore del distributore d'aria, spruzzando verso il basso nella camera di essiccazione.

Sistema di alimentazione aria

• Soffiatrice importata a media pressione con struttura interna di tipo rotore.
• Controllo a conversione di frequenza (inverter) per regolazione stepless del volume d'aria in base al processo.

Applicazioni

• Adatto per asciugare solventi organici infiammabili e soluzioni/sospensioni acquose in polveri: farmaceutico, coloranti, pigmenti, ingredienti alimentari, prodotti lattiero-caseari/uovo, materiali termosensibili, polimeri/resine, ceramica, fragranze, detergenti, adesivi, ecc.
• Consente la conversione diretta di emulsioni e sospensioni in polveri microniche senza filtrazione, concentrazione o macinazione preliminare.

SPECIFICHE
Modello: SD-18A PRO (aggiornamento di SD-500/SD-501)
Capacità massima evaporatore: 2000 ml/h
Portata pompa: 50–2000 ml/h (regolabile)
Sistema di controllo: PLC Siemens; display touch color 7" (Taiwan); visualizzazione/controllo temperature ingresso/uscita, conversione di frequenza, frequenza di sblocco ugello; registrazione dati, esportazione e analisi curve; allarmi e protezione sovraccarico
Temperatura aria in ingresso: 30–250 °C (precisione ±0,5 °C)
Temperatura aria in uscita: 30–100 °C (precisione ±0,5 °C)
Portata aria di essiccazione: controllo inverter, 0–70 m3/h (regolabile)
Sensori di temperatura: PT-100 per ingresso e uscita
Sistema di spruzzo: atomizzatore bifluido U.S. Spray (0,7 mm standard); 0,4 mm e 1,5 mm opzionali
Dimensione particelle: 1–25 μm
Tempo medio di essiccazione: 0,8–1,5 s
Dispositivo anti-ostruzione: funzione automatica di sblocco (0–60 s regolabile) e sblocco manuale
Rilevamento ossigeno: assicura che la concentrazione di ossigeno sia inferiore alla soglia impostata (es. <3%) prima dell'alimentazione; intervallo 0–100% (precisione 0,1)
Intervallo rilevamento pressione: 0–100 kPa
Modulo antiesplosione: scarico automatico della pressione oltre il valore preimpostato (default >3 kPa)
Pellicola antideflagrazione: automatica
Componenti elettrici standard: Schneider
Raccordi a rilascio rapido: sensore di temperatura, tubazioni aria e alimentazione elettrica
Dimensioni camera di essiccazione: D 204 mm, H 640 mm
Dimensioni filtro a sacco: D 133 mm, H 550 mm
Dimensioni condensatore: D 159 mm × H 830 mm × 2 (condensatore doppio)
Diametro tubo di scarico: 51 mm
Alimentazione: AC 220 V, 50–60 Hz
Potenza riscaldamento: 3,0 kW (resistenza in acciaio speciale 2520)
Materiale: corpo interamente in acciaio inox
Peso: 140 kg
Dimensioni (H×W×D): 1000 mm × 1005 mm × 1205 mm

MARCHE DEI PRINCIPALI COMPONENTI

• Ugello: U.S. Spray System, SS316
• PLC: Siemens S7-series
• Touch screen: Taiwan (produttore display)
• Motore / inverter ventilatore: Taiwan Delta
• Contattore AC, relè, interruttore d'aria, pulsanti: Schneider
• Relè a stato solido: TWITEC
• Rotametro: Dwyer (U.S.)

Specifiche tecniche

• Modello: SD-18A PRO
• Capacità max evaporatore: 2000 ml/h
• Portata di alimentazione: 50–2000 ml/h (regolabile)
• Intervallo temp. ingresso: 30–250 °C (±0,5 °C)
• Intervallo temp. uscita: 30–100 °C (±0,5 °C)
• Portata aria: 0–70 m3/h (controllo inverter)
• Atomizzatore: ugello bifluido U.S. (0,7 mm standard)
• Dimensione particelle: 1–25 μm
• Controllo: PLC Siemens + display touch 7", registrazione dati ed esportazione USB
• Sicurezza: monitor ossigeno, rilevamento pressione, scarico automatico pressione
• Alimentazione: AC 220 V, riscaldamento 3,0 kW
• Costruzione: corpo in acciaio inox
• Peso/Dimensioni: 140 kg; 1000×1005×1205 mm
