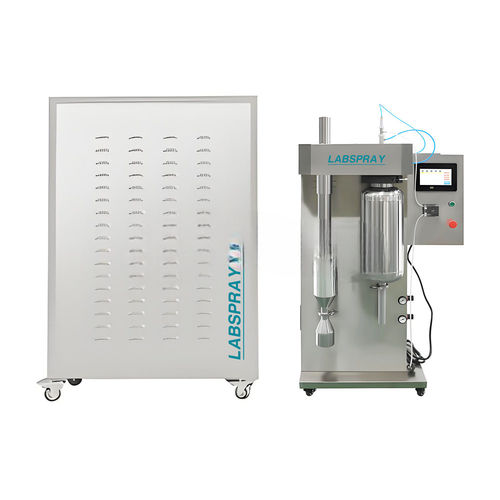

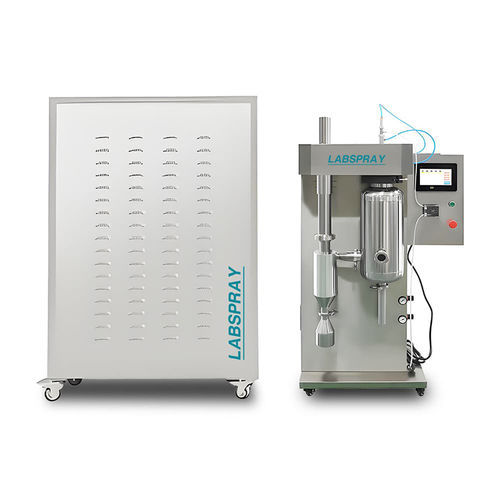

Essiccatore sottovuoto SD-DW

a polverizzazionead aria seccacontinuo

Panoramica del prodotto
La serie SD-DW è un essiccatore a spruzzo ad aria secca a bassa temperatura progettato per trasformare alimenti termolabili e biologici in polvere, tra cui microcapsule di batteriofagi, proteine, enzimi, lievito, lattitolo, mannitolo, soluzioni modificate con grafene, estratti di medicina tradizionale e materiali simili.

Principio di funzionamento
La soluzione di alimentazione viene atomizzata in gocce fini ed esposta a un ambiente di aria secca a bassa temperatura controllata, consentendo una rapida evaporazione del solvente e la formazione della polvere riducendo al minimo l'impatto termico sui componenti sensibili.

CONFRONTO
Metodo di essiccazione | Liofilizzatore | Essiccatore a spruzzo ad aria secca
Meccanismo di essiccazione | Sublimazione sotto vuoto | Differenza di punto di rugiada
Ambiente di essiccazione | Vuoto | Pressione atmosferica
Temperatura di essiccazione | < -20ºC | 35ºC-60ºC
Stato di sublimazione sotto vuoto | Stato soluzione | Stato atomizzazione della soluzione
Area di evaporazione | Piccola | Grande
Efficienza di essiccazione | Bassa, generalmente >24 ore | Alta, generalmente circa 3 secondi
Stato della polvere | Blocco | Polverizzato
Spessore di accumulo | Richiesto, generalmente ≤10 mm; strati più spessi aumentano il tempo di essiccazione e riducono l'efficienza | Nessuno
Fenomeno congiuntivale | La superficie può formare croste che ostacolano la sublimazione | Nessun fenomeno congiuntivale
Influenza sui materiali | Tempo di essiccazione lungo può influire sulla stabilità biologica | Tempo di essiccazione breve, impatto relativamente limitato sulla stabilità biologica

Parametri di sicurezza

• Il rumore dell'apparecchiatura alla distanza dell'operatore (<1 m) è inferiore a 75 dB durante il funzionamento.
• Le parti pericolose sono contrassegnate con segnaletica di avvertimento chiara.
• La progettazione è conforme alle specifiche di sicurezza applicabili per le apparecchiature.

Campione essiccato (esempio)
Fotografie e campioni di polveri prodotti dalla serie SD-DW mostrano polveri fini e scorrevoli ottenute da alimenti termolabili trattati con il metodo di essiccazione a spruzzo dry-wind.

Parametri di base

• Portata di alimentazione: 50–2000 ml/h (dipende dal modello).
• Materiali a contatto con il prodotto: acciaio inossidabile 316L; parti strutturali non a contatto: acciaio inossidabile 304.
• L'esterno può essere pulito e disinfettato con 75% etanolo e 0,2% clorexidina; resistente ai disinfettanti aerei comuni (disinfettanti a base di cloro, formaldeide, ozono, perossido di idrogeno, acido acetico).
• Monitoraggio e registrazione del processo: tempo, pressione, temperatura, portata, allarmi ed esecuzione dei programmi — visualizzazione online e stampa possibili.
• L'interfaccia di monitoraggio mostra lo stato dell'apparecchiatura (preparazione, funzionamento, arresto), il programma di processo, i dati operativi (temperatura, pressione, portata d'aria), lo stato delle tubazioni/valvole, lo stato della pompa di alimentazione e lo stato apertura/chiusura dell'atomizzatore.
• Sistema di alimentazione: pompa peristaltica (Lange) con tubatura di alimentazione Lange fornita.
• Sistema di atomizzazione/essiccazione: atomizzatore, compressore d'aria, valvola di regolazione della pressione, torre di essiccazione, finestra di osservazione, ecc.
• Intervallo sensore temperatura ingresso: 0–250ºC.
• Intervallo sensore temperatura scarico: 0–150ºC.
• Recupero prodotto: separazione ciclone, recipiente di raccolta (316L o vetro), valvola di raccolta.
• Controllo elettrico: controllo PLC (Xinjie) con componenti ausiliari Schneider.
• Include collettore ciclone.
• Raccolta polveri di scarico: filtro a maniche resistente ad alte temperature o altro collettore idoneo.
• Attrezzature di supporto (se presenti): misuratore del punto di rugiada (es. Michell), compressore d'aria, unità di circolazione acqua fredda. Le attrezzature ausiliarie devono essere fornite dall'acquirente se specificato; il sito di installazione deve fornire utenze idriche ed elettriche.
• Misure di progettazione per prevenire elettricità statica e ridurre la fuoriuscita di polveri nell'ambiente.
• Valvola di raccolta scarico: connessione rapida tipo morsetto.

CONFIGURAZIONE
Nome | Marca / Materiale
Torre di essiccazione | SUS316L
Separazione ciclone | SUS316L
Barile ricevente | SUS316L
Collettore ciclone | SUS316L
Atomizzatore | U.S. spraying system
Compressore d'aria | Taiwan Dolphin
Valvola di regolazione | Fang Wei
Collettore polveri di scarico | Wan Chuang
Collettore a sacchi | Li Xiang
Sensori di temperatura (ingresso & scarico) | Shanghai Jia Min
Alimentazione | Taiwan Mean Well
Sistema ausiliario controllo elettronico | Schneider
Sistema di controllo elettrico (PLC) | Xinjie
Morsetti di collegamento | Gui Yong Brand
Relè | Schneider
Schermo display | LG
Soffiante | Taiwan Dagang
Pompa peristaltica | Lange
Tubo alimentazione peristaltico | Lange
Nucleo riscaldante | Hongde
Sistema aria secca (a due stadi) | LABSPRAY™
Misuratore punto di rugiada (supporto) | Michell
Unità circolazione acqua fredda | Comson
Sistema collettore polveri di scarico (modello) | LABSPRAY™
Funzioni automatiche (deumidificazione, commutazione, rilevatore umidità, protezione perdite, stabilizzazione sovratensione, memoria curva temperatura) | LABSPRAY™

Caratteristiche / specifiche tecniche

• Serie: SD-DW Series (soluzione di essiccazione a spruzzo dry-wind a bassa temperatura per materiali termolabili).
• Gamma tipica di alimentazione: 50–2000 ml/h (regolabile in base al modello/specif.).
• Materiali a contatto prodotto: acciaio inossidabile 316L; materiali strutturali: 304.
• Recupero: collettore ciclone più barile o coppetta di raccolta opzionale (316L o vetro).
• Sensori: ingresso 0–250ºC, uscita 0–150ºC; parametri di processo registrabili e stampabili.
• Controllo: controllo PLC con componenti ausiliari Schneider e display LG; funzione memoria curva temperatura disponibile.
• Atomizzazione: atomizzatore U.S. spraying system e compressore dedicato; stato di atomizzatore e pompa visibile sul pannello di controllo.
• Gestione polvere/scarico: filtro a maniche resistente alle alte temperature o collettore specificato; collettore di scarico e separazione ciclone per recupero prodotto.
• Progettazione anti-statico e di contenimento per minimizzare la fuoriuscita di polvere e il rischio di elettricità statica.
• Compatibilità con disinfezione: esterno resistente ai disinfettanti comuni e compatibile con metodi standard di disinfezione dell'aria.
• Equipaggiamenti ausiliari: misuratore punto di rugiada, compressore d'aria, unità di circolazione acqua fredda (se richiesto).
• Protezioni elettriche: protezione perdite, stabilizzazione sovratensione, commutazione automatica e allarmi di sicurezza.
