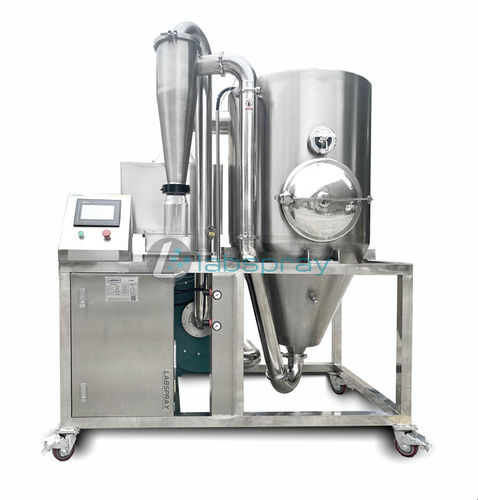

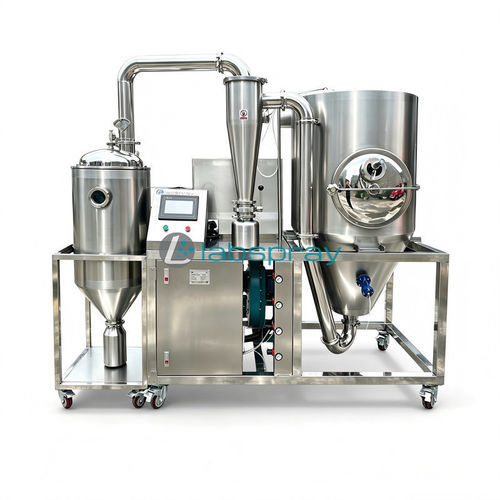

Essiccatore a polverizzazione SD-P5

ad aria caldad'ariacon scambiatore di calore

Breve descrizione
L'essiccatore a spruzzo SD-P5 è un'apparecchiatura di essiccazione adatta per materiali liquidi con basso punto di ebollizione e alta viscosità. Migliorato a partire da progetti nazionali e internazionali, asciuga rapidamente il liquido atomizzato in polvere finita, separata dal ciclone e scaricata tramite ventilatore di estrazione.

Principio di funzionamento
L'aria fredda viene filtrata, riscaldata e introdotta dal distributore d'aria superiore; l'aria calda scende a spirale nella torre di spruzzo. Il liquido viene pompato all'atomizzatore centrifugo in cima alla torre e suddiviso in goccioline fini. Le goccioline e l'aria calda entrano in contatto in parallelo, effettuando uno scambio termico rapido: l'umidità si vaporizza e il materiale si asciuga in pochi secondi. Il prodotto viene raccolto tramite separazione ciclonica e i gas di scarico vengono rimossi da un ventilatore di estrazione.

Caratteristiche

• Tempo di essiccazione molto breve (tempo di permanenza del materiale circa 5 secondi), preservando i principi attivi.
• Torre di spruzzo di grande diametro adattabile a vari materiali; temperatura dell'aria in ingresso regolabile per un ampio intervallo di lavoro.
• Configurazione completa dell'attrezzatura per soddisfare i requisiti di produzione.
• Semplice operazione e grande adattabilità; non è richiesto un operatore specializzato.
• Distributore d'ingresso aria a spirale proprietario per garantire un flusso d'aria uniforme attorno alla torre e ridurre l'adesione alle pareti.
• Porta di pulizia sigillata e comoda sul corpo della torre per una pulizia completa e riduzione delle incrostazioni.
• Interno della torre lucidato a specchio (senza angoli ciechi) per evitare incrostazioni e facilitare la pulizia.
• Temperatura dell'aria in ingresso controllabile per soddisfare i processi di essiccazione dei materiali.
• Tutte le tubazioni e i cicloni sono dotati di boccaporti di pulizia ad apertura rapida.
• Progettazione del riscaldatore elettrico a tubo a U per ridurre le crepe di saldatura dovute all'espansione termica; alette in lega di alluminio per migliorare il trasferimento di calore e l'efficienza.

Applicazione
Adatto per l'essiccazione di materiali liquidi con basso punto di ebollizione e alta viscosità per produrre polveri o granuli senza danneggiare i principi attivi.

Configurazione (tabella riepilogativa)
NO. | Nome elemento | Specifiche | Materiale | Qtà | Osservazione
1 | Sistema di alimentazione - Pompa peristaltica | P=0.55KW | — | 1 pz | Pompa per il trasferimento del prodotto

Sistema aria calda:
1 | Filtro aria | Filtro primario | Telaio SUS304 | 1 set | Filtro primario
2 | Filtro aria | Filtro effetto medio | Telaio SUS304 | 1 set | Filtro medio
3 | Riscaldamento elettrico | P=18kw | SUS304 | 1 set | Riscaldatore a U, alette in alluminio
4 | Condotto aria calda | — | SUS304 δ1.5 | 1 set | Con isolamento, finitura opaca

Sistema torre di essiccazione:
1 | Torre principale | Diametro φ0.8m | SUS304 δ2.0 | 1 set | Interno lucidato a specchio, esterno opaco
2 | Distributore d'aria calda regolabile | — | SUS304 δ2.0 | 1 set | Finitura specchio
3 | Vortice di ingresso a spirale variabile | — | SUS304 δ3.0 | 1 set | Finitura specchio
4 | Atomizzatore centrifugo elettrico ad alta velocità | 1-5 (velocità) | SUS304 / lega | 1 set | P=0.75kw controllo a frequenza

Sistema di ricezione:
1 | Separatore ciclone primario | LT-280 | SUS304 δ2.0 | 1 pz | Cono lungo, apertura rapida
2 | Secchio ricevitore | — | Plastica trasparente | 1 pz | Contenitore di raccolta
3 | Ventilatore di estrazione | 9-19-4A | Q235A | 1 set | P=2.2kw

Sistema di controllo:
Quadro di controllo in SUS304 con touchscreen a colori. Funzioni: visualizzazione e controllo automatico della temperatura d'ingresso; visualizzazione della temperatura di uscita; controllo della portata di alimentazione; visualizzazione dinamica del processo.

Specifiche tecniche

• Capacità di evaporazione acqua: 5 Kg/h
• Potenza riscaldamento elettrico: 18 kW
• Temperatura aria in ingresso: 30 ~ 250 °C (regolabile in base al materiale)
• Temperatura in uscita: 60 ~ 90 °C (regolabile in base al materiale)
• Controllo: touchscreen a colori con controllo inverter; precisione temperatura riscaldamento ±1 °C
• Alto grado di automazione
• Peso (netto): 300 kg
• Dimensioni complessive (L × W × H): 1300 × 1100 × 2000 mm
• Potenza installata totale (indicativa nella configurazione): 23 kW (alimentazione: 3 fasi 380V/50Hz)
• Dimensioni imballo: 1900 × 1300 × 2100 mm; Peso lordo (imballato): 400 kg
