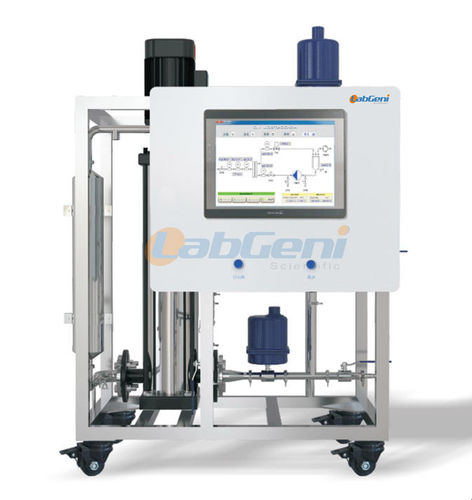

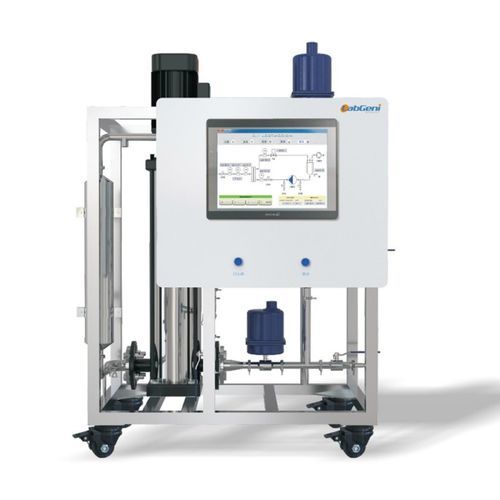

Unità di filtrazione a membrana MSE-A1812

per l'industria agroalimentareper acquaper trattamento di acque reflue

APPLICAZIONE
Applicabile ai settori biologico, farmaceutico, alimentare, delle bevande e della protezione ambientale chimica.

Principio di processo
Per ottenere separazione e purificazione si utilizza una membrana di permeazione come mezzo di separazione; viene applicata una forza motrice su entrambi i lati della membrana affinché i componenti selezionati permeino attraverso di essa.

Caratteristiche
Funzionamento a temperatura ambiente - Perdita molto bassa di ingredienti attivi, particolarmente adatto a sostanze termolabili.
Nessun cambio di fase - Mantiene il sapore originale e consuma pochissima energia.
Nessun cambiamento chimico - Processo di separazione fisica tipico, senza reagenti o additivi, i prodotti non si contaminano.
Buona selettività - Separazione dei materiali a livello molecolare.
Ampia gamma di applicazioni e forte adattabilità - Scala grande o piccola, continuo o intermittente, processo semplice, funzionamento comodo e facile automazione.

Classificazione
Diviso in microfiltrazione (MF), ultrafiltrazione (UF), nanofiltrazione (NF) e osmosi inversa (RO) in funzione della dimensione dei pori della membrana.

Informazioni di base

• Modello: MSE-A1812
• Capacità di trattamento: 2 ~ 7 L/H
• Elemento membrana: membrana a rotolo GE importata; area membrana singola 0,26 m²
• Unità di potenza: pompa GRUNDFOS importata, 0 ~ 26 Bar (frequenza regolabile)
• Serbatoio di circolazione materiale: volume effettivo V = 10 L

Panoramica del sistema

• Tipo laboratorio LABGENI® MSE-A1812 (Automatico) utilizzato principalmente per separazione e purificazione tramite UF, NF e RO; può essere impiegato per filtrazione, decolorazione, desalinizzazione, purificazione e concentrazione.
• La scelta della membrana si basa sul peso/ dimensione molecolare: applicabile a materiali da ~0,03 μm fino a separazioni su scala molecolare.
• Progettato per una facile pulizia, manutenzione e uso flessibile.

Unità di potenza (sintesi)
Pompa GRUNDFOS importata; controllo a frequenza variabile regolabile da 20 a 50 Hz; portata 200 ~ 1100 L/H; pressione regolabile 0 ~ 26 Bar.

Membrana e involucro (sintesi)
3 pareti membrana parallele; collegamento tramite morsetto ad alta pressione a sgancio rapido (classificazione pressione 20 MPa); materiale involucro AISI 304; superficie esterna spazzolata, interno lucidato a specchio; grado igiene alimentare.

Elementi membrana a rotolo (sintesi)
3 membrane a rotolo GE importate; modello 1812 membrana per separazione industriale, anti-intasamento. Copre MF, UF, NF, RO. Compatibile con membrane 1812 di marche diverse (inclusi equivalenti nazionali) su richiesta dell'utente.

Quadro di controllo (sintesi)
Quadro strumenti da campo; controllo PID con regolazione automatica; sensori: elettrodo temperatura, sensore pressione, motore a conversione di frequenza; portata (campo); strumentazione: display multifunzione + strumento di controllo e inverter.

Materiali e tubazioni (sintesi)
Parti a contatto: acciaio inox AISI 304 e tubi flessibili sanitari. Parti non a contatto: AISI 304 con carbonio + verniciatura a spruzzo. Circuito: tubi in acciaio inox sanitari senza saldature. Valvole: valvole a sfera sanitarie a passaggio diretto e valvole a diaframma di grado alimentare.

Riepilogo specifiche (alto livello)
Capacità di trattamento: 2 ~ 7 L/h
Unità di potenza: pompa GRUNDFOS importata, controllo a conversione di frequenza con protezioni di alta tensione
Pressione di esercizio: 0 ~ 26 bar regolabile
Elemento membrana: membrane a rotolo GE importate (1 pezzo standard), area singola 0,26 m², lunghezza elemento 298,5 mm; involucro membrana AISI 304; pressione di esercizio 20 MPa; accuratezza di intercettazione >95% (test materiale standard); esempi di MWCO: 200KD, 100KD, 10KD, 5KD, 2K, 1K, 600D, 300D, 150D, 100D, RO (personalizzabile)
Valvole e portata: valvola a sfera automatica importata; portata massica liquida importata
Quadro elettrico: modulo di controllo SIEMENS PLC; schermo touch HD 15"; controllo e registrazione temperatura/pressione/flusso/frequenza pompa; registrazione/esportazione curve e dati; allarmi preimpostati per temperatura e pressione
Serbatoio di circolazione: AISI 304, volume effettivo 10 L
Opzioni di upgrade: personalizzazione materiali, scambiatore di calore, portata, valvole, pompa e controllo in base all'ambiente utente; controllo semi-automatico o completamente automatico disponibile; opzioni di controllo remoto/mobile personalizzabili
Dimensioni: 630 x 580 x 1100 mm
Peso: 46 kg

Note
Il sistema può essere personalizzato: materiali, scambiatore di calore, portata, valvole, pompe e sistemi di controllo possono essere adattati ai processi e agli ambienti dell'utente. Il tipo di membrana e la classificazione dei pori devono essere scelti in base all'obiettivo di separazione e al MWCO desiderato.

caratteristiche / specifiche tecniche

• Modello: MSE-A1812
• Capacità di trattamento: 2 ~ 7 L/h
• Elemento membrana: membrana a rotolo GE importata; area singola 0,26 m²; lunghezza elemento 298,5 mm; tipi membrana: MF/UF/NF/RO (MWCO personalizzabile)
• Unità di potenza: pompa GRUNDFOS importata; controllo a frequenza variabile (20–50 Hz); portata 200–1100 L/h; pressione regolabile 0–26 bar
• Involucro e tubazioni: acciaio inox AISI 304; morsetto rapido alta pressione; tubazione sanitaria inox senza saldatura; lucidatura interna
• Serbatoio: AISI 304, volume effettivo 10 L
• Valvole e strumenti: valvole a sfera automatiche importate e portata massica liquida; valvole a diaframma disponibili
• Controllo: SIEMENS PLC; schermo touch 15"; controllo PID temperatura/pressione; regolazione frequenza pompa; registrazione ed esportazione dati; allarmi preimpostati
• Dimensioni (LxPxA): 630 x 580 x 1100 mm
• Peso: 46 kg
• Opzioni: sistemi semi/fully automatici, controllo remoto/mobilе, scambiatori e componenti personalizzati
