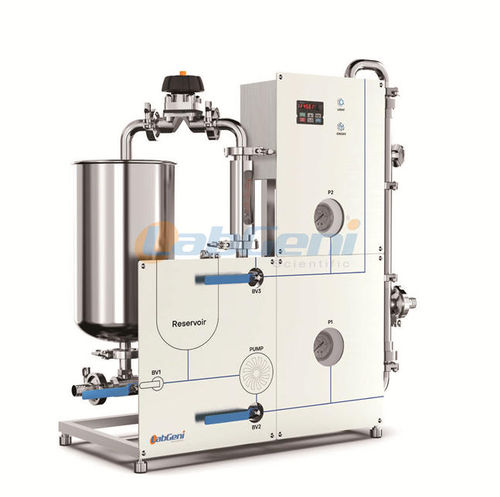

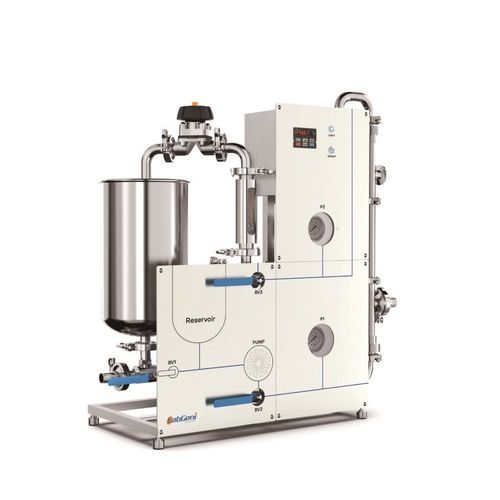

Unità di filtrazione a membrana MCS-Mini

per liquidiper l'industria agroalimentareper acqua

Breve descrizione
Questa unità di filtrazione su banco MINI a membrana ceramica (modello MCS-Mini) è progettata per separazioni in scala di laboratorio mediante microfiltrazione, ultrafiltrazione e nanofiltrazione. Le membrane vengono selezionate in base al peso molecolare o alla dimensione delle particelle target per supportare R&D, prove pilota e lotti ridotti, superando i limiti di ingombro e capacità dei sistemi ceramici di maggiori dimensioni.

Principio del processo
La separazione con membrana ceramica utilizza la filtrazione in flusso incrociato: il fluido scorre longitudinalmente attraverso gli elementi tubolari mentre il permeato (piccole molecole) viene spinto attraverso la membrana sotto pressione transmembrana e il concentrato (macromolecole/particelle) viene scaricato. Ciò consente separazione, concentrazione e chiarificazione in modalità continua a flusso incrociato.

Caratteristiche

• Adatto ad operazioni ad alta temperatura e sterilizzazione a vapore; stabile chimicamente
• Elevata resistenza meccanica e ampia tolleranza di pH (0–14); resistente ad acidi, basi, molti solventi organici e ossidanti
• Lunga durata e costo totale di proprietà competitivo
• Alti fattori di concentrazione per ridurre consumo di acqua e volume di effluenti
• Moduli membrana compatibili con sterilizzazione a vapore ad alta temperatura per applicazioni asettiche

Classificazione / lunghezze standard delle membrane
Lunghezze standard delle membrane tubolari (esempi):
Φ10 mm: 250 / 600 / 1201 mm
Φ20 mm: 1178 mm
Φ25 mm: 580 / 1178 mm
Φ41 mm: 1020 mm

Peso molecolare della membrana (tabella rappresentativa)
Ultrafiltrazione fine | Ultrafiltrazione | Microfiltrazione
1 kg/mol | 15 kg/mol | 0.14 μm
3 kg/mol | 50 kg/mol | 0.20 μm
5 kg/mol | 150 kg/mol | 0.30 μm
8 kg/mol | 300 kg/mol | 0.45 μm
— | — | 0.80 μm
— | — | 1.4 μm

INFORMAZIONI SULLA MEMBRANA TUBOLARE CERAMICA TAMI
La membrana tubolare ceramica TAMI (importata dalla Francia) è prodotta con materie prime ad alta purezza ed è disponibile in diverse geometrie per soddisfare esigenze applicative specifiche. Le membrane tubolari coprono microfiltrazione, ultrafiltrazione e ultrafiltrazione fine.

Campi di applicazione della membrana

• Settore alimentare e bevande
• Fermentazione e bioprocessi
• Farmaceutico e sviluppo farmaceutico
• Prodotti naturali — estrazione e chiarificazione
• Industria chimica e sintesi
• Protezione ambientale e trattamento acque
• Nuovi materiali e R&D

Panoramica del sistema
Questo sistema integrato desktop MINI accetta diversi moduli di membrana ceramica per eseguire micro-, ultra- e nanofiltrazione in base alla scelta della membrana. È destinato alla miniaturizzazione in laboratorio, alle prove pilota e al trattamento continuo a bassa capacità per risolvere i vincoli di ingombro e portata degli impianti su scala completa.

Schema dei componenti principali & parti rilevanti

• Design compatto integrato MINI da banco per facile installazione e uso
• Elemento membrana ceramica importato (membrana ceramica originale personalizzabile); supporta micro/ultra/nanofiltrazione
• Involucro membrana: serie LCM-MS, materiale AISI 316L con connessioni rapide sanitarie
• Materiali a contatto: AISI 304; tubazioni sanitarie seamless; valvole a sfera o a diaframma di qualità alimentare
• Scambiatore di calore: tipo tubo in tubo
• Serbatoio di circolazione prodotto: 10 L
• Unità di potenza: pompa centrifuga importata
• Valvole e strumenti di portata: valvole sanitarie a montaggio rapido; flussimetro a galleggiante in vetro

Sistema di controllo

• Chassis processo standard HSSP
• Display touch capacitivo 7" ad alta risoluzione
• Sensori temperatura e pressione di grado industriale/medicale
• LCM-Control per monitoraggio online, registrazione dati e controllo (temperatura, pressione, avvio/arresto pompa e controllo frequenza, registrazione curve, allarmi)
• Componenti elettrici di marchi riconosciuti per garantire qualità dell'armadio e dei componenti

Optional / elementi personalizzabili

• Materiali, scambiatori di calore, flussimetri, valvole e pompe personalizzabili in base all'ambiente
• Sistemi di controllo semi-automatici o completamente automatici disponibili secondo le esigenze
• Opzioni di controllo remoto e soluzioni mobile/iPad come personalizzazione

Specifiche tecniche

• Modello: MCS-Mini
• Capacità di processo: 6–12 L/h
• Volume minimo di circolazione: 1 L
• Compatibilità solventi: resistente a numerosi solventi organici
• Intervallo di temperatura: 0–121 °C (sterilizzazione a vapore)
• Intervallo di pH: 0–14
• Pressione di lavoro: 0–6 bar
• Tolleranza pressione massima: 10 bar
• Scambiatore di calore: tubo in tubo
• Serbatoio di circolazione: 10 L
• Unità di potenza: pompa centrifuga importata (marca variabile)
• Valvole & strumentazione: valvole sanitarie a montaggio rapido; flussimetro in vetro
• Tubazioni: tubi inox 304 sanitari senza saldatura
• Elemento membrana: membrana ceramica importata
• Gamma di filtrazione supportata: microfiltrazione, ultrafiltrazione, nanofiltrazione
• Gamma dimensione pori membrana: 200D–1.2 μm (a seconda della selezione)
• Lunghezza membrana tipica (esempio MCS-Mini): 500 mm
• Capacità di carico membrana: 1 elemento (unità base)
• Area membrana singola: ≈0.025–0.11 m²
• Standard igiene/salute: FDA, 3-A
• Involucro membrana: serie LCM-MS; materiale AISI 316L
• Controllo: chassis HSSP; display touch 7"; sensori sanitari temperatura & pressione; LCM-Control v1.0
• Tensione di alimentazione: AC 220 V, 50 Hz
• Potenza nominale: 1,6 kW
• Dimensioni totali (L x W x H): 565 x 395 x 715 mm
• Peso: ≈35 kg
