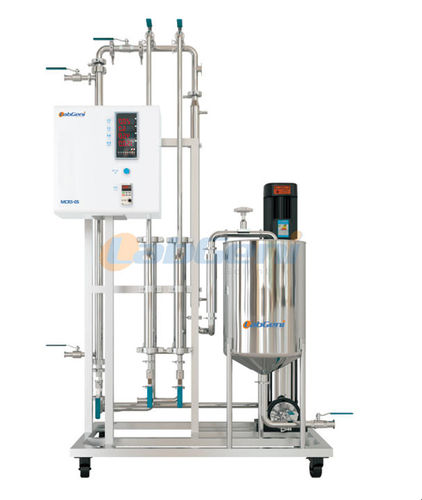

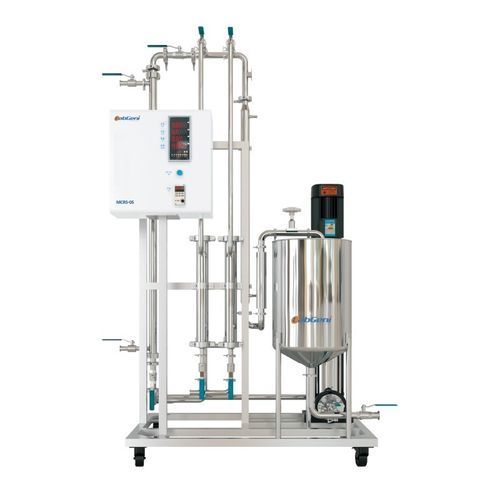

Separatore per liquidi MCRS-05

a tuboper l'industria agroalimentareper trattamento di acque reflue

Principio del processo
La tecnologia di separazione mediante filtrazione su membrana ceramica è un processo di separazione liquida in forma di “filtrazione a flusso incrociato”. Il liquido di materia prima scorre ad alta velocità nel tubo della membrana; il permeato chiarificato contenente componenti a basso peso molecolare attraversa la membrana perpendicolarmente alla pressione, mentre il concentrato torbido con macromolecole viene trattenuto, ottenendo separazione, concentrazione e purificazione.

Caratteristiche

• Resistente alle alte temperature, adatto a processi di filtrazione ad alta temperatura; chimicamente stabile
• Elevata resistenza meccanica, ampia tolleranza di pH (resistente ad acidi e basi), resistente a solventi organici e forti ossidanti
• Lunga durata di servizio, costo complessivo dell'attrezzatura contenuto
• Alti rapporti di concentrazione, riduzione dell'uso dell'acqua e degli scarichi
• Il modulo di membrana può essere sterilizzato con vapore ad alta temperatura, adatto alla filtrazione di sterilizzazione

Classificazione
(le membrane ceramiche tubolari sono utilizzate in microfiltrazione, ultrafiltrazione e ultrafiltrazione fine)

INFORMAZIONI SU TAMI TUBULAR CERAMIC MEMBRANE
La membrana ceramica tubolare (importata) è realizzata con materiali ad alta purezza; diverse geometrie soddisfano le esigenze degli utenti. Le membrane tubolari possono essere applicate a microfiltrazione, ultrafiltrazione e ultrafiltrazione fine.

Specifiche standard di lunghezza della membrana

• Φ10 mm: 250 / 600 / 1201 mm
• Φ20 mm: 1178 mm
• Φ25 mm: 580 / 1178 mm
• Φ41 mm: 1020 mm

Peso molecolare / dimensione pori della membrana
Ultrafiltrazione fine | Ultrafiltrazione | Microfiltrazione
1 kg/mol | 15 kg/mol | 0.14 µm
3 kg/mol | 50 kg/mol | 0.20 µm
5 kg/mol | 150 kg/mol | 0.30 µm
8 kg/mol | 300 kg/mol | 0.45 µm
— | — | 0.80 µm
— | — | 1.4 µm

Campo di applicazione
Adatto per operazioni di separazione e concentrazione nei settori che richiedono micro/ultrafiltrazione o ultrafiltrazione fine.

Selezione della membrana
Il tipo di membrana e la dimensione dei pori devono essere scelti in base al peso molecolare/dimensione delle particelle del materiale da separare (intervalli mostrati sopra).

Informazioni di base sull'apparecchiatura di filtrazione a membrana ceramica a rotolo

• Modello: MCRS-05
• Capacità di processo: 30-60 L/H
• Elemento membrana: membrana ceramica importata, membrana a rotolo (esempio: 1812 roll-type)
• Materiale a contatto: acciaio inossidabile AISI 304, tubi alimentari per la circolazione
• Serbatoio di circolazione materiale: volume utile V = 30 L

Panoramica del sistema

• Il dispositivo sperimentale a membrana ceramica-spirale (MCRS-05) può essere applicato a microfiltrazione, ultrafiltrazione e ultrafiltrazione fine; la selezione della membrana si basa sulla dimensione molecolare del materiale, precisione di intercettazione ca. 1.4 µm a 1 KD
• Vantaggi: funzionamento semplice e flessibile, pulizia facilitata

Unità motrice

• Pompa importata GRUNDFOS
• Controllo a conversione di frequenza (inverter)
• Dispositivo di protezione ad alta pressione

Involucro della membrana

• Intervallo di pH: 0–14
• Temperatura di lavoro: < 95 °C
• Pressione massima di esercizio: < 10 bar
• Tipo di connessione: morsetto rapido ANSI per alta pressione

Elemento di membrana ceramica

• Membrane ceramiche importate (es. origine: Francia)
• Tipi di membrana es. φ25 mm con lunghezze 580 / 1178 mm
• Intervalli di separazione applicabili: microfiltrazione, ultrafiltrazione, ultrafiltrazione fine

Quadro elettrico di controllo

• Monitoraggio online: temperatura, pressione e velocità del liquido
• Controllore di frequenza pompa con visualizzazione in tempo reale di velocità e frequenza
• Allarmi preimpostati per temperatura e pressione

Materiali - Standard

• Parti a contatto: acciaio inossidabile AISI 304; serbatoio di circolazione in materiale di tubo alimentare
• Parti non a contatto: acciaio inossidabile AISI 304 e acciaio al carbonio verniciato
• Condotte: tubazione sanitaria in acciaio inossidabile senza saldatura
• Sfere/valvole: valvole a sfera sanitarie e valvole a diaframma di grado alimentare

Specifiche tecniche

• Modello: MCRS-05
• Capacità di processo: 30-60 L/H
• Intervallo di pressione di lavoro: 0–16.8 bar (intervallo operativo mostrato)
• Tipo di membrana: membrana ceramica in rotolo importata
• Carico elementi membrana: 1 elemento membrana ceramica; 2 elementi tipo roll (configurabile)
• Area membrana singola: 0.25 m²
• Lunghezza elemento membrana: 1178 mm
• Pressione di scoppio: > 95 bars
• Pressione massima di esercizio: 10 bars
• Precisione di intercettazione: ca. 1.4 µm a 1 KD (a seconda della membrana)
• Valvola / Portata: valvola sfera sanitaria, misuratore di portata a rotore
• Condotte: AISI 304, lucidatura sanitaria interna ed esterna; scambiatore di calore in tubo inox
• Serbatoio di circolazione materiale: AISI 304, volume utile V = 30 L
• Dimensioni complessive (circa): 955 × 705 × 1705 mm
