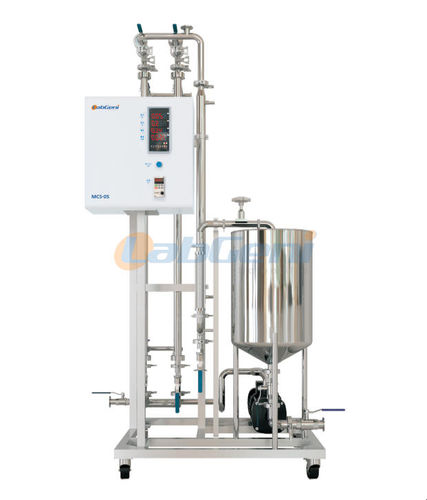

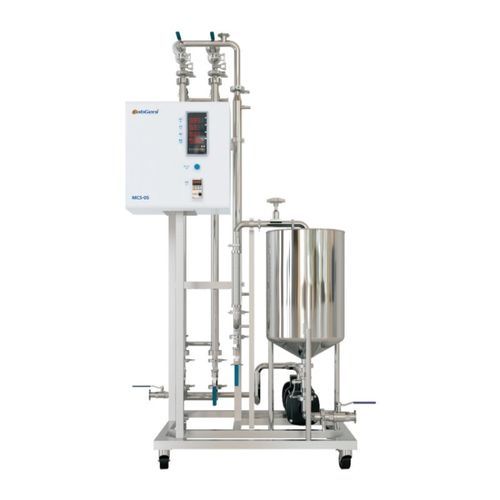

Unità di filtrazione a membrana MCS-05

per liquidida laboratorioflusso trasversale

Breve descrizione
Il dispositivo sperimentale a membrana ceramica MCS-05 è un'unità pilota di filtrazione a membrana tubolare progettata per microfiltrazione, ultrafiltrazione e ultrafiltrazione fine. I valori della porosità e le cut-off di peso molecolare sono selezionabili per separare particelle da 1,4 µm fino a circa 1 kDa. L'unità garantisce un funzionamento semplice e flessibile e una pulizia agevole, adatta a test di laboratorio e piccola produzione.

Principio del processo
La filtrazione su membrana ceramica utilizza la modalità di filtrazione a flusso incrociato. Il fluido di alimentazione scorre ad alta velocità all'interno della membrana tubolare; il permeato chiarificato contenente componenti a basso peso molecolare passa attraverso la membrana sotto pressione transmembrana, mentre il concentrato contenente macromolecole viene trattenuto, consentendo separazione, concentrazione e purificazione.

Caratteristiche

• Tolleranza ad alte temperature — adatto a processi ad alta temperatura; chimicamente stabile
• Elevata resistenza meccanica e ampia tolleranza di pH — resistente ad acidi e alcali; resistente a solventi organici e ossidanti forti
• Lunga durata — basso costo totale dell'impianto e buon rapporto costo/prestazioni
• Alti fattori di concentrazione — riduce il consumo d'acqua e lo scarico di acque reflue
• Moduli membrana sterilizzabili a vapore ad alta temperatura — adatti alla filtrazione di sterilizzazione

Lunghezze standard della membrana

• Φ10 mm: 250 / 600 / 1201 mm
• Φ20 mm: 1178 mm
• Φ25 mm: 580 / 1178 mm
• Φ41 mm: 1020 mm

Peso molecolare / dimensione dei pori
Ultrafiltrazione fine | Ultrafiltrazione | Microfiltrazione
1 kg/mol | 15 kg/mol | 0,14 µm
3 kg/mol | 50 kg/mol | 0,20 µm
5 kg/mol | 150 kg/mol | 0,30 µm
8 kg/mol | 300 kg/mol | 0,45 µm
(taglie aggiuntive di microfiltrazione) | | 0,80 µm
| | 1,4 µm

Elemento membrana & applicazione
L'elemento a membrana ceramica tubolare (importato originale) è realizzato con materiali ad alta purezza. Le membrane tubolari coprono microfiltrazione, ultrafiltrazione e ultrafiltrazione fine; la scelta della membrana dipende dall'intervallo di separazione necessario e dal peso molecolare o dimensione della particella target.

Informazioni di base

• Modello: MCS-05
• Capacità di processo: 30-60 L/h
• Elemento membrana: membrana ceramica importata di origine francese
• Materiale a contatto: AISI 304; tubo flessibile per alimenti
• Serbatoio di circolazione: volume utile V = 30 L

Panoramica del sistema

• MCS-05 è applicabile a microfiltrazione, ultrafiltrazione e ultrafiltrazione fine
• La selezione della membrana consente la separazione da 1,4 µm fino a circa 1 kDa
• Vantaggi: funzionamento semplice e flessibile; pulizia agevole

Unità motrice

• Pompa importata GRUNDFOS
• Controllo con inverter
• Dispositivo di protezione alta pressione

Guscio della membrana

• Intervallo pH: 0–14
• Temperatura di lavoro: < 95 °C
• Pressione massima di esercizio: < 10 bar
• Tipo di collegamento: sgancio rapido con staffa ad alta pressione

Elemento membrana ceramica

• Membrana ceramica importata originale
• Esempio tipico: φ25 mm: 580 / 1178 mm
• Campo di applicazione: microfiltrazione, ultrafiltrazione, ultrafiltrazione fine

Quadro elettrico di controllo

• Monitoraggio online di temperatura, pressione e velocità del liquido
• Controllore di frequenza pompe con visualizzazione in tempo reale di velocità e frequenza
• Allarmi preimpostati di temperatura e pressione

Standard dei materiali

• Parti a contatto: AISI 304, tubo alimentare; serbatoio di circolazione
• Parti non a contatto: AISI 304; acciaio al carbonio verniciato se necessario
• Condotte: tubazione sanitaria in acciaio inox senza saldatura
• Valvole: valvole a sfera e valvole a diaframma sanitarie di grado alimentare
