Unità di filtrazione a membrana MCRS-90

per liquidiper l'industria agroalimentareper acqua

Panoramica del prodotto

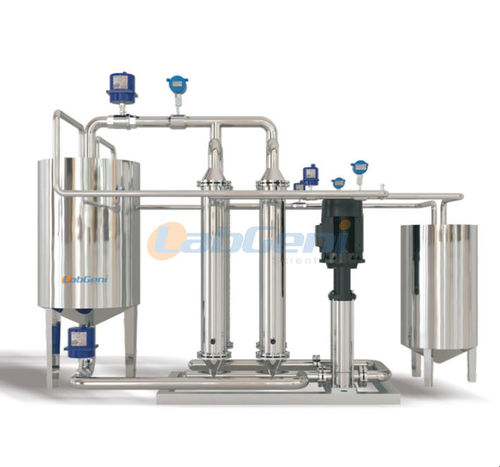

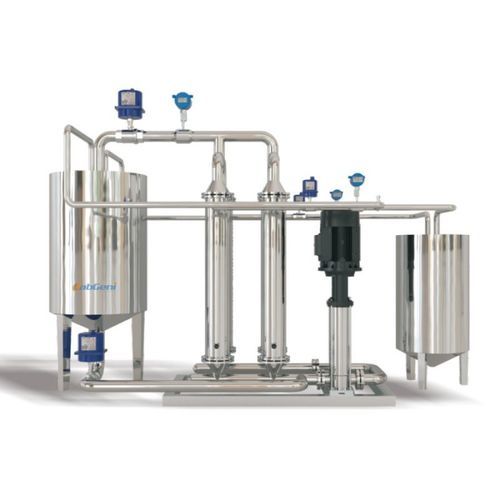

Il dispositivo sperimentale a membrana ceramica modello MCS-90 è progettato per microfiltrazione, ultrafiltrazione e fine ultrafiltrazione su scala pilota. La membrana si seleziona in base alla dimensione target delle particelle/molecole, con un intervallo di intercettazione da 1,4 μm fino a 1 KD. Il sistema garantisce funzionamento flessibile e pulizia semplice per test e piccole produzioni.

Principio di processo
La tecnologia impiega filtrazione a flusso incrociato con membrana ceramica. Il fluido scorre tangenzialmente attraverso elementi tubolari/avvolti; il permeato chiarificato attraversa la membrana sotto pressione, mentre il concentrato con macromolecole viene trasportato dal flusso incrociato, ottenendo separazione, concentrazione e purificazione.

Caratteristiche

• Resistenza alle alte temperature, adatta a processi a temperatura elevata; materiale ceramico chimicamente stabile
• Elevata resistenza meccanica, ampia tolleranza pH (0–14), resistente ad acidi, basi, solventi organici e ossidanti forti
• Lunga durata e basso costo operativo complessivo
• Alti fattori di concentrazione che riducono consumo di acqua e scarichi
• Moduli membrana compatibili con sterilizzazione a vapore ad alta temperatura per applicazioni di filtrazione sterile

Classificazione
Ampiamente applicabile a microfiltrazione, ultrafiltrazione e fine ultrafiltrazione in funzione delle dimensioni dei pori e del cut-off molecolare.

ABOUT TAMI TUBULAR CERAMIC MEMBRANE
Le membrane tubolari TAMI sono prodotte con materiali ad alta purezza e disponibili in diverse geometrie per soddisfare le esigenze di processo. Coprono applicazioni dalla microfiltrazione alla fine ultrafiltrazione.

Specifiche standard di lunghezza della membrana
Φ10 mm: 250 / 600 / 1201 mm
Φ20 mm: 1178 mm
Φ25 mm: 580 / 1178 mm
Φ41 mm: 1020 mm

Peso molecolare della membrana (esempi di intercettazione)
Fine ultrafiltration | Ultrafiltration | Microfiltration
1 kg/mol | 15 kg/mol | 0.14 μm
3 kg/mol | 50 kg/mol | 0.20 μm
5 kg/mol | 150 kg/mol | 0.30 μm
8 kg/mol | 300 kg/mol | 0.45 μm
– | – | 0.80 μm
– | – | 1.4 μm

Settori di applicazione
Adatto per chiarificazione, frazionamento, concentrazione ed eliminazione di particelle o macromolecole in test pilota nei settori chimico, alimentare, farmaceutico e trattamento acque.

Selezione della membrana
Scegliere la dimensione del poro o il cut-off molecolare in base alla dimensione target della particella/molecola e al livello di separazione richiesto (da micro a ultrafiltrazione).

Informazioni di base
Modello: MCS-90
Capacità di processo: 500–2000 L/h
Elemento membrana: membrana ceramica tubolare/enrollata importata (originale; formato roll-type 1812 referenziato)
Materiali a contatto: AISI 304 acciaio inossidabile, tubi alimentari per parti bagnate
Serbatoio di circolazione: volume utile V = 1500 L

Specifiche tecniche

• Denominazione modello: serie MCS
• Capacità di processo: 500–2000 L/h
• Elemento membrana: membrana ceramica importata; elementi tubolari/enrollati tipici (es. lunghezza 1178 mm; φ25 mm comune)
• Carico elementi: es. 37 elementi (dipende dalla configurazione)
• Area per elemento (es.): 0,25 m²
• Precisione di intercettazione: circa 1,4 μm fino a 1 KD a seconda della scelta
• Intervallo di pressione di esercizio (guscio membrana): 0–25 bar; pressione operativa max < 10 bar (equipaggiamento dimensionato); pressione di rottura > 95 bar (a seconda dell'elemento)
• Tolleranza pH: materiali ceramici compatibili pH 0–14
• Unità pompa: pompa GRUNDFOS (importata) regolabile 0–25 bar; controllo a inverter e display frequenza; protezione alta pressione
• Quadro elettrico: monitoraggio online temperatura, pressione e velocità del fluido; inverter con display in tempo reale e allarmi preimpostati
• Materiali — parti bagnate: AISI 304 lucido sanitario; tubi alimentari dove specificato; telai non bagnati: AISI 304 o acciaio al carbonio verniciato
• Tubazioni e valvole: tubazioni inox sanitarie senza saldature; valvole a sfera sanitarie e valvole a diaframma alimentari; flussimetro a rotore
• Serbatoio di circolazione: AISI 304, volume utile 1500 L (es.)
• Scambiatore di calore: tubazioni inox dove applicabile
• Ingombro (es.): circa 3,51 m × 2,1 m × 2,8 m (dipende dal sistema)
• Tipi/lunghezze di membrana disponibili: φ25 mm (580 / 1178 mm); altri diametri/lunghezze disponibili
• Intervalli di separazione applicabili: microfiltrazione, ultrafiltrazione e fine ultrafiltrazione; cut-off molecolari selezionabili da ~1 KD a pori di microfiltrazione
