Ammortizzatore di urti KL

idraulicoa fluidomeccanico

Panoramica

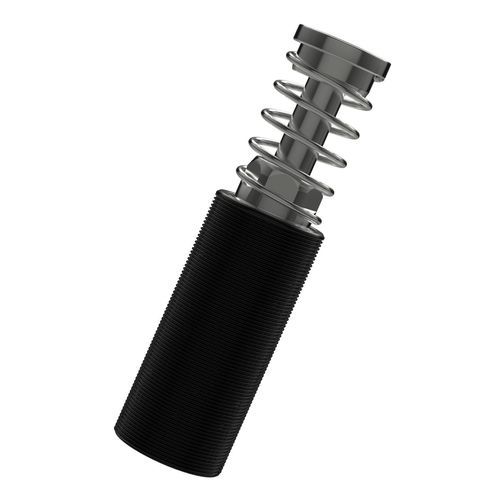

Il KL-Type di LEBEN è uno smorzatore industriale idraulico con richiamo a molla meccanica (COMPENSER®) progettato per macchinari leggeri e installazioni compatte. La serie KL presenta una molla a bassa forza di richiamo adatta alle fasi di avviamento a velocità di creep e un ingombro molto ridotto con elevata resistenza al flambaggio.

Applicazioni

• Protezione contro la caduta dei transpallet durante abbassamenti non controllati
• Arresto di emergenza per assi lineari in caso di guasto dell'azionamento o del freno
• Smorzatori di sicurezza per tavole elevatrici, unità di sollevamento e dispositivi di sollevamento
• Assorbimento degli urti per carroponte a impilamento e posizioni di fine-corsa dei verricelli
• Protezione contro la caduta dei mezzi di presa nei sistemi di magazzinaggio e movimentazione
• Protezione di telai, guide e meccanismi di sollevamento da impatti violenti
• Finecorsa verticale per ascensori e stazioni di discesa; tampone di emergenza per assi verticali con spazio di installazione limitato

Progettazione e funzionamento
La biella del pistone entra nella camera di pressione insieme al pistone. Durante l'impatto il fluido di smorzamento scorre attraverso le scanalature di controllo nel tubo esterno tramite il pistone verso la camera di compensazione di volume. La molla di richiamo si tende e, dopo l'impatto, spinge la biella del pistone nella posizione iniziale mentre il fluido ritorna nella camera di pressione. Il KL-Type utilizza COMPENSOL® a bassa viscosità come fluido di smorzamento e il ritorno meccanico COMPENSER®.

Denominazioni

• 1 Cappuccio d'urto
• 2 Biella del pistone
• 3 Molla di richiamo
• 4 Guida
• 5 Camera di compensazione del volume
• 6 Pistone
• 7 Camera di pressione
• 8 Tubo esterno con scanalature di controllo
• 9 Chiusura del tubo

Accessori / Opzioni speciali

• Materiali specifici (es. acciaio inox) per ambienti altamente corrosivi o applicazioni nell'industria alimentare
• Alta protezione dalla corrosione secondo DIN EN ISO 12944 fino alla categoria di corrosività C5M
• Elementi di montaggio speciali (es. filettature) secondo la geometria richiesta dal cliente
• Cappuccio d'urto speciale su richiesta per applicazioni dedicate

Specifiche tecniche

• Denominazione prodotto: KL-Type (smorzatore compatto)
• Tipo di prodotto: smorzatore industriale idraulico con ritorno a molla meccanica (COMPENSER®)
• Posizione di montaggio preferita: verticale (altre posizioni su richiesta)
• Bassa forza di richiamo
• Ingombro molto ridotto
• Elevata resistenza al flambaggio
• Superficie: corpo zincato (standard) o verniciato; biella del pistone cromata dura (standard)
• Fluido di smorzamento: COMPENSOL® (bassa viscosità)
• Montaggio: flangia (anteriore/posteriore), montaggio a piedino o serraggio con controdado
• Forza di reazione: costante su tutta la corsa o forza crescente nella zona anteriore della corsa (opzionale)
• Tempo di attivazione molto breve dopo l'impatto
• Intervallo di temperatura: -25 a +80 °C
• Conversione di energia fino a 20 kNm
