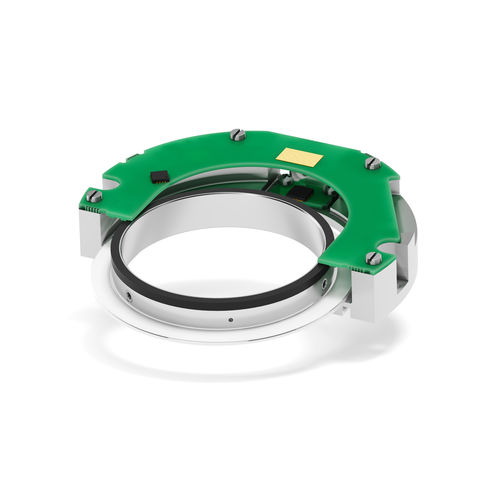

Encoder rotativo assoluto AMM80

otticomonogiromultigiro

è il progetto più recente nella gamma dei kit encoder di Lika Electronic. AMM80 è un encoder ottico in configurazione modulare, è privo cioè di albero, cuscinetti, flangia e custodia. E' progettato per contenere al massimo le dimensioni e minimizzare spessore e peso e al contempo per garantire elevate performance in termini di risoluzione e accuratezza. E' un encoder ideale per l'integrazione diretta in applicazioni high end e con esigenze di riduzione degli ingombri come per esempio la robotica, assi di robot articolati, motori ad albero cavo (motori torque direct drive, motori brushless, motori step), dispositivi elettromedicali e una varietà di sistemi motion control in applicazioni OEM. E' ampiamente customizzabile e permette una ricca scelta di opzioni sia meccaniche che elettriche per rispondere a specifiche esigenze. Nonostante la struttura compatta, sottile e leggera AMM80 presenta un albero cavo passante di dimensioni generose per diametri fino a 45 mm e taglie di motori standard. Il montaggio è semplice e veloce, si avvale di flangia pilota o di due pin di precisione e non richiede calibrazione, a vantaggio delle applicazioni in spazi ristretti o dove la leggerezza è requisito fondamentale. Il funzionamento è senza contatto, quindi esente da usure, attriti, tensioni e stress. Il kit encoder AMM80 fornisce il feedback di posizione attraverso le interfacce SSI, BiSS C e RS-485. La risoluzione raggiunge i 23 bit monogiro (8.388.608 cpr) e i 16 bit multigiro (65.536 giri), l'accuratezza ±0,010°. Una traccia incrementale aggiuntiva restituisce 1.024 sinusoidi 1Vpp per il controllo di velocità ed eventuali esigenze di interpolazione.
