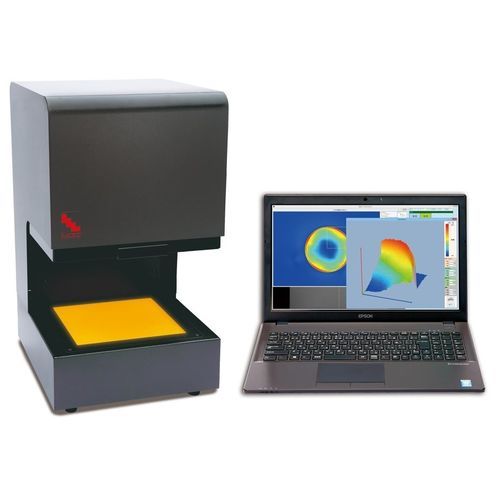

Polarimetro ottico LSM-9100WNIR Ver.2

automaticodigitale

Panoramica del prodotto
Valuta in pochi minuti mappe di distribuzione 2D della deformazione per pezzi in resina colorata fino a ⌀100 mm. Il Fully Automatic Strain Eye LSM-9100WNIR VER.2 utilizza il metodo di polarizzazione lineare NIR a 3 lunghezze d'onda e una camera integrata per acquisire i dati di misurazione e automatizzare la valutazione; non è richiesta valutazione da parte dell'operatore durante la misurazione.

Caratteristiche principali

• Misurazione completamente automatica: posizionare l'oggetto e avviare la misurazione; i risultati vengono acquisiti dalla camera integrata, riducendo il lavoro dell'operatore e gli errori di misura.
• Consente l'ispezione di deformazioni, stress residui e cricche su pezzi in resina colorata difficili da valutare con polariscopi convenzionali.
• Strumenti di analisi software: grafici delle sezioni su mappe di distribuzione 2D, istogrammi per aree definite dall'utente, visualizzazione 3D delle mappe 2D, esportazione CSV dei risultati e salvataggio immagini per analisi.
• Sorgente luminosa a LED ad alta luminanza, lunga durata e risparmio energetico per ridurre manutenzione e costi operativi.

Specifiche
Metodo di ispezione: metodo di polarizzazione lineare NIR a 3 lunghezze d'onda
Intervallo di misura (circa): 100～5,000 nm
Lunghezze d'onda di misura: 900～1,200 nm
Dimensione area di misura: ⌀100 mm
Spazio di posizionamento oggetto (altezza max): 160 mm
Pixel effettivi: 550×550
Dimensioni (L×P×H): 300×353×540 mm
Peso: 22 kg
Altro: Sorgente luminosa: LED ad alta luminanza; Alimentazione: AC 100–240 V 50/60 Hz; Ingresso DC 24 V 1,6 A; Componenti: unità principale, PC, cavi; Accessorio: copertura unità principale; SO: Windows 10 (64 bit) Giapponese/Inglese

Specifiche tecniche

• Nome modello: Fully Automatic Strain Eye LSM-9100WNIR VER.2
• Metodo di ispezione: metodo di polarizzazione lineare NIR a 3 lunghezze d'onda
• Intervallo di misura (circa): 100～5,000 nm
• Lunghezze d'onda di misura: 900～1,200 nm
• Diametro area di misura: 100 mm
• Altezza massima dell'oggetto (spazio di posizionamento): 160 mm
• Pixel effettivi del sensore d'immagine: 550 × 550
• Dimensioni complessive (L×P×H): 300 × 353 × 540 mm
• Peso: 22 kg
• Sorgente luminosa: LED ad alta luminanza (lunga durata, risparmio energetico)
• Alimentazione: AC 100–240 V 50/60 Hz; Ingresso DC 24 V 1,6 A
• Componenti inclusi: unità principale, PC, cavi; Accessorio: copertura unità principale
• Compatibilità SO: Windows 10 (64 bit), Giapponese e Inglese
