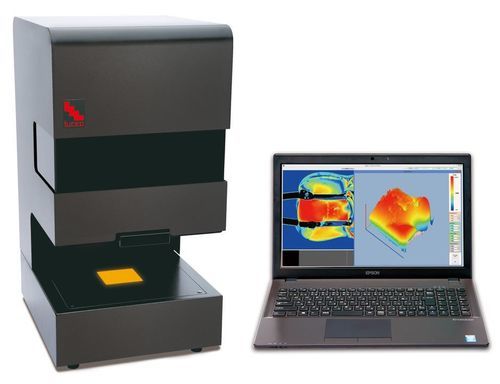

Polariscopio a singola lunghezza d'onda LSM-9002S

otticodigitaleautomatico

Panoramica
Il Fullauto StrainEye LSM-9002S è un dispositivo di misura 2D completamente automatico per i valori di ritardo e la direzione dell'asse lento in campioni trasparenti con sollecitazione e birifrangenza. Dotato di zoom ottico 6× e di una camera CCD integrata che misura ogni pixel dell'area di rilevamento, fornisce visualizzazioni 2D immediate di ritardo e asse lento per ispezioni e analisi rapide.

Contesto e vantaggi
Il sistema sostituisce le osservazioni manuali al polariscopio (metodo di Senarmont) e i sistemi semi‑automatici eliminando la decisione di luminosità dipendente dall'operatore e le variazioni di competenza. Misurando pixel per pixel sull'intero campo di rilevamento anziché su un singolo punto, garantisce risultati coerenti e riproducibili. Lo zoom 6× consente l'analisi di campioni di piccole dimensioni con area di misura configurabile tra 60 × 60 mm e 10 × 10 mm.

Funzionamento e caratteristiche

• Misurazione completamente automatica: avviare la misura posizionando il campione sul polarizzatore.
• Misura 2D pixel per pixel e visualizzazione su schermo dei valori di ritardo e della direzione dell'asse lento sull'intera area rilevata.
• Area di misura variabile: configurabile tra 60 × 60 mm e 10 × 10 mm.
• Obiettivo con zoom ottico 6× per imaging e misurazione di campioni di piccole dimensioni.
• Connettività PC: salvare dati di misura e immagini su PC per analisi e archiviazione.
• Sorgente luminosa: LED super-luminoso per lunga durata e basso consumo energetico.

Software e compatibilità
Componenti forniti: unità principale e PC. I dati di misura e le immagini sono esportabili su PC. Consultare le specifiche per l'ambiente operativo richiesto.

Specifiche tecniche

• Dimensioni: W300 × D353 × H580 mm
• Peso: 21 kg
• Dimensione piastra polarizzante circolare: W70 × D70 mm
• Altezza spazio di posizionamento campione: 0–70 mm
• Metodo di ispezione: metodo dell'analizzatore rotante
• Lunghezza d'onda impostata: 590 nm
• Precisione di ripetibilità: σ = 1 nm
• Dimensione area di misura: Variabile (60 × 60 ～ 10 × 10 mm)
• Pixel effettivi: 1100 × 1100
• Altro: Sorgente luminosa: LED ad alta luminanza
  Alimentazione: AC 100–240 V 50/60 Hz; ingresso DC 24 V 1.6 A, 38 W
  Componenti: Unità principale, PC, cavi
  Accessori: Alimentatore AC/DC, copertura unità principale
  OS: Windows 11 Pro (64-bit) Japanese/English
