Polarimetro digitale LSM-9100 series

otticoautomaticodi lunghezza d'onda multipla

Panoramica del prodotto

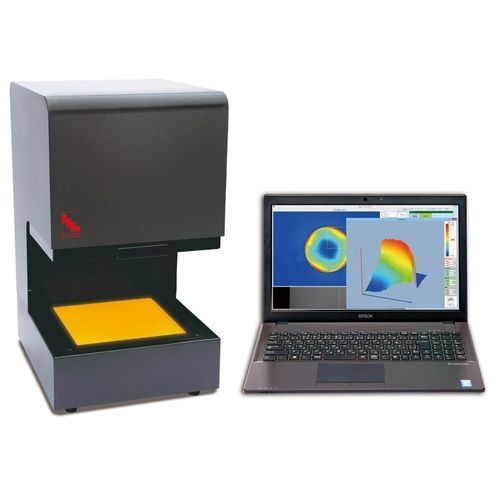

I polarimetri 2D totalmente automatici LSM-9100W e LSM-9100WS misurano pixel per pixel il ritardo e la direzione dell'asse lento su tutta l'area di rilevamento tramite una CCD integrata. Le distribuzioni 2D misurate vengono visualizzate e possono essere salvate su PC collegato. La sorgente luminosa è un LED super-luminescente ad alta luminanza che garantisce lunga durata e basso consumo energetico.

Caratteristiche principali

• Misura totalmente automatica, basata sull'area (pixel), di ritardo e direzione dell'asse lento nel campo di rilevamento.
• Elimina la variabilità legata all'operatore delle metodologie visive e non è limitato a un singolo piccolo punto di misura.
• LSM-9100W: area di misura ⌀150 mm per campioni di grandi dimensioni.
• LSM-9100WS: obiettivo zoom 6× integrato per ingrandimento ottico e misurazione accurata di campioni piccoli.
• Metodo di misura: Metodo di polarizzazione lineare RGB.
• Intervallo di lunghezze d'onda: 420–680 nm.
• Sorgente luminosa LED ad alta luminanza (super-luminescente) per minore manutenzione e costi di esercizio ridotti.

Applicazioni / vantaggi

• Mappatura quantitativa di ritardo e direzione dell'asse lento per una valutazione visiva immediata della birefringenza e della distribuzione delle tensioni.
• Migliora la riproducibilità delle misure rispetto alle tecniche visive soggettive.
• Adatto per mappatura di area e visualizzazione 2D della birefringenza in materiali trasparenti, controllo di processo e ricerca.

Specifiche tecniche

• Dimensioni: LSM-9100W: W300 × D353 × H540 mm; LSM-9100WS: W300 × D353 × H580 mm
• Peso: LSM-9100W: 22 kg; LSM-9100WS: 24 kg
• Spazio di posizionamento campione (altezza max): LSM-9100W: 160 mm; LSM-9100WS: 115 mm
• Gamma misurabile (ritardo): 0–3.000 nm
• Metodo di ispezione: Metodo di polarizzazione lineare RGB
• Lunghezza d'onda di misura: 420–680 nm
• Area di misura: LSM-9100W: ⌀150 mm; LSM-9100WS: variabile con zoom. Standard: 60 × 60 a 10 × 10 mm. Opzione: 30 × 30 a 5 × 5 mm (con lente di estensione ×2)
• Pixel effettivi: 1100 × 1100
• Sorgente luminosa: LED ad alta luminanza (super-luminescente)
• Alimentazione: AC 100–240 V 50/60 Hz; ingresso DC 24 V 1,6 A
• Componenti: unità principale, PC, cavi; Accessorio: copertura dell'unità principale
• Sistema operativo: Windows 10 (64 bit)
