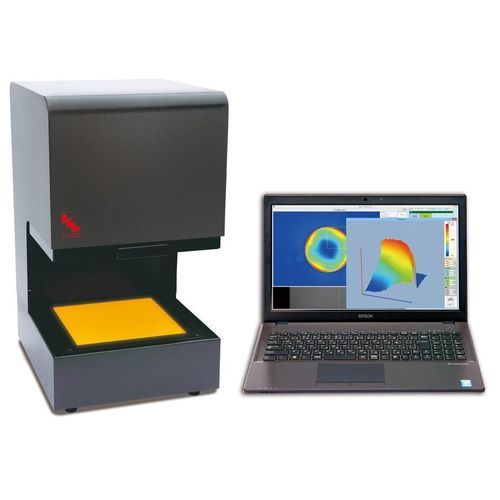

Polariscopio ottico LSM-9002LE

automaticodigitalea singola lunghezza d'onda

Panoramica
Il Fullauto StrainEye LSM-9002LE è un sistema di misura polarimetrica 2D completamente automatico che determina la ritardazione di fase e la direzione dell'asse lento su campioni trasparenti con birifrangenza o sollecitazione. Un CCD integrato cattura l'intera area di misura e il sistema calcola ritardazione e orientamento dell'asse lento pixel per pixel, fornendo mappe oggettive e ripetibili visualizzate immediatamente sul monitor. Il flusso di lavoro automatico elimina la rotazione manuale dell'analizzatore e la valutazione visiva richieste dai metodi Senarmont convenzionali.

Caratteristiche principali e vantaggi

• Funzionamento completamente automatico: posizionare il campione sulla piastra polarizzante circolare e avviare la misura senza rotazione manuale dell'analizzatore.
• Mappatura a risoluzione di pixel della ritardazione e della direzione dell'asse lento sull'intera area di rilevamento di 205×205 mm (effettivi 1100×1100 pixel).
• Elimina la variabilità dovuta a luminosità e decisioni dell'operatore caratteristica dei metodi visivi Senarmont e dei dispositivi semiautomatici.
• Grande piano di lavoro (205×205 mm) adatto a campioni di grandi dimensioni o a più pezzi piccoli affiancati.
• Connettività PC per salvare dati misurati ed esportare immagini; compatibile con Windows 11 Pro (64-bit).
• Sorgente luminosa LED super-luminosa ad alta intensità per lunga durata e basso consumo.

Applicazioni

• Analisi di stress e deformazioni in vetro, materie plastiche e componenti ottici.
• Controllo qualità di film polimerici, materiali laminati e adesivi.
• Ispezione di display, substrati e parti trasparenti in R&S e produzione.

Specifiche

• Modello: LSM-9002LE
• Dimensioni: W300 × D353 × H540 mm
• Peso: 19 kg
• Dimensione della piastra polarizzante circolare / area di misura: W205 × D205 mm
• Altezza spazio di posizionamento del campione: 0–130 mm
• Lunghezza d'onda/metodo di ispezione: 590 nm
• Precisione di ripetibilità: σ = 1 nm
• Dimensione area di misura: 205 × 205 mm
• Pixel effettivi: 1100 × 1100
• Sorgente luminosa: LED super-luminiscente ad alta luminanza
• Alimentazione: AC100–240V 50/60Hz; ingresso DC 24V 1.6A
• Componenti forniti: unità principale, PC, cavi
• Accessori: adattatore AC/DC, copertura unità principale
• Compatibilità OS: Windows 11 Pro (64-bit) Japanese / English
• Ulteriori informazioni: video dimostrativi disponibili dal produttore per la famiglia di prodotti Fullauto StrainEye.
