Compressore a vite MSB series

d'ariaelettricofisso

Panoramica prodotto
I compressori industriali della gamma MSB sono unità a trasmissione a cinghia, disponibili da 2,2 a 15 kW, proposti in tre configurazioni principali: su telaio, su serbatoio o in versione compatta (compressore + serbatoio + essiccatore). Sono pensati per applicazioni industriali che richiedono flessibilità di installazione e manutenzione semplice.

Punti chiave

• Flessibilità
  • Più configurazioni per soddisfare esigenze specifiche: unità su telaio, montaggio su serbatoio o soluzione chiavi in mano con essiccatore e filtrazione montati sul serbatoio.
• Prestazioni
  • Funzionamento fino a 43 °C di temperatura ambiente
  • Componenti di marca rinomata
  • Bassi costi di manutenzione
  • Struttura robusta per lunga durata
• Ergonomia
  • Installazione e avviamento rapidi
  • Uso semplice
  • Accesso agevolato per manutenzione
  • Controllore elettronico con funzioni di manutenzione preventiva

Dotazioni

• Motore elettrico WEG — IP55, classe di isolamento F
• Air-end TANROTOR o ROTORCOMP
• Controllore elettronico SMARTRONIC LITE
  • Allarme e manutenzione preventiva
  • Controllo remoto
  • Funzionamento Master/Slave tramite collegamento seriale
• Starter e protezioni SCHNEIDER ELECTRIC
  • Relè di monitoraggio fase
  • Protezione integrata da cortocircuito
• Accoppiamento puleggia–cinghia
  • Trasmissione a cinghia trapezoidale (V-belt)
  • Tensionamento e allineamento semplici
  • Protezione per la cinghia

Campi di applicazione

• Industria automobilistica
• Lavorazione del legno
• Metallurgia
• IntegratorI di ingegneria
• Artigianato e officine
• Agricoltura
• Trattamento delle superfici

Configurazioni

• MSB ON FRAME

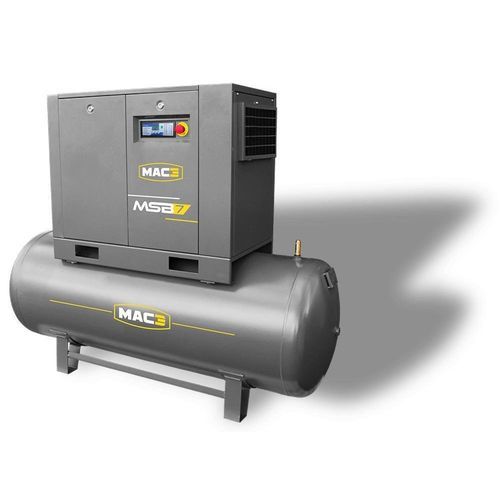

• MSB ON TANK
• MSB COMPACT

Tabella prestazioni — MSB ON FRAME
MODELLO | kW | Hp | PORTATA 7,5 bar | PORTATA 10 bar | PORTATA 13 bar | USCITA ARIA | DIMENSIONI (mm L x l x H) | PESO (kg)
MSB 2 | 2,2 | 3 | 0,38 | - | - | 1/2" | 850 x 550 x 862 | 157
MSB 3 | 3 | 4 | 0,41 | 0,36 | - | 1/2" | 850 x 550 x 862 | 159
MSB 4 | 4 | 5,5 | 0,56 | 0,46 | 0,35 | 1/2" | 850 x 550 x 862 | 175
MSB 5 | 5,5 | 7,5 | 0,80 | 0,65 | 0,53 | 1/2" | 1000 x 550 x 835 | 197
MSB 7 | 7,5 | 10 | 1,15 | 0,95 | 0,77 | 3/4" | 1000 x 550 x 835 | 205
MSB 11 | 11 | 15 | 1,70 | 1,40 | 1,16 | 3/4" | 1219 x 650 x 915 | 274
MSB 15 | 15 | 20 | 2,25 | 1,96 | 1,51 | 3/4" | 1219 x 650 x 915 | 305

Tabella prestazioni — MSB ON TANK
MODELLO | kW | Hp | PORTATA 7,5 bar | PORTATA 10 bar | PORTATA 13 bar | SERBATOIO (L) | USCITA ARIA | DIMENSIONI (mm L x l x H) | PESO (kg)
MSB 2 | 2,2 | 3 | 0,38 | - | - | 200 | 1/2" | 1469 x 550 x 1337 | 239
MSB 3 | 3 | 4 | 0,41 | 0,36 | - | 200 | 1/2" | 1469 x 550 x 1337 | 241
MSB 4 | 4 | 5,5 | 0,56 | 0,46 | 0,35 | 200 | 1/2" | 1469 x 550 x 1337 | 257
MSB 5 | 5,5 | 7,5 | 0,80 | 0,65 | 0,53 | 200 | 1/2" | 1469 x 550 x 1337 | 279
MSB 7 | 7,5 | 10 | 1,15 | 0,95 | 0,77 | 500 | 3/4" | 1886 x 642 x 1500 | 357
MSB 11 | 11 | 15 | 1,70 | 1,40 | 1,16 | 500 | 3/4" | 1886 x 642 x 1573 | 426
MSB 15 | 15 | 20 | 2,25 | 1,96 | 1,51 | 500 | 3/4" | 1886 x 642 x 1573 | 457

Tabella prestazioni — MSB COMPACT
MODELLO | kW | Hp | PORTATA 7,5 bar | PORTATA 10 bar | PORTATA 13 bar | SERBATOIO (L) | USCITA ARIA | DIMENSIONI (mm L x l x H) | PESO (kg)
MSB 2 | 2,2 | 3 | 0,38 | - | - | 250 | 1/2" | 1842 x 550 x 1337 | 288
MSB 3 | 3 | 4 | 0,41 | 0,36 | - | 250 | 1/2" | 1842 x 550 x 1337 | 290
MSB 4 | 4 | 5,5 | 0,56 | 0,46 | 0,35 | 250 | 1/2" | 1842 x 550 x 1337 | 306
MSB 5 | 5,5 | 7,5 | 0,80 | 0,65 | 0,53 | 250 | 1/2" | 1843 x 550 x 1310 | 328
MSB 7 | 7,5 | 10 | 1,15 | 0,95 | 0,77 | 500 | 3/4" | 1886 x 642 x 1612 | 408
MSB 11 | 11 | 15 | 1,70 | 1,40 | 1,16 | 500 | 3/4" | 1882 x 650 x 1605 | 477
MSB 15 | 15 | 20 | 2,25 | 1,96 | 1,51 | 500 | 3/4" | 1882 x 650 x 1605 | 510

Specifiche tecniche

• Designazione commerciale: MSB
• Intervallo di potenza: 2,2–15 kW
• Modelli disponibili: MSB 2, MSB 3, MSB 4, MSB 5, MSB 7, MSB 11, MSB 15
• Configurazioni: su telaio, su serbatoio, compatto (compressore + serbatoio + essiccatore)
• Motore: WEG, IP55, classe di isolamento F
• Air-end: TANROTOR o ROTORCOMP
• Controllo: SMARTRONIC LITE (allarme, manutenzione preventiva, controllo remoto, master/slave)
• Avviamento e protezioni: SCHNEIDER ELECTRIC (relè monitoraggio fase, protezione da cortocircuito integrata)
• Trasmissione: cinghia trapezoidale con tensionamento e allineamento facilitati; protezione cinghia
• Temperatura ambiente operativa: fino a 43 °C
• Portate, uscite aria, dimensioni e pesi: vedi tabelle sopra
