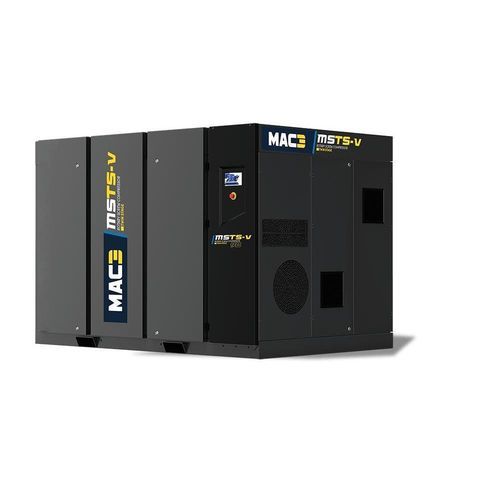

Compressore a vite MSTS-V series

d'ariaelettricofisso

Panoramica
La serie MSTS‑V è una famiglia di compressori a vite lubrificata a due stadi che offre miglioramenti di efficienza (fino al 15% di risparmio energetico rispetto ai compressori a stadio singolo), funzionamento fino a 45°C ambiente e opzioni per il recupero di calore.

Punti salienti — Prestazioni

• Risparmio energetico fino al 15% rispetto ai compressori monostadio
• Riduzione dei livelli di rumorosità (vedere la tabella)
• Funzionamento fino a 45°C ambiente
• Raffreddamento ottimizzato con bassa contropressione
• Recupero di calore opzionale
• Motore IE4 ad alta efficienza
• Riduzione delle perdite di pressione
• Ventilatore di raffreddamento azionato da inverter
• Separatore centrifugo integrato e scarico condensato a perdita zero

Manutenzione e controllo

• Layout interno accessibile per la manutenzione ordinaria
• Controllo elettronico con interfaccia LCD o touch

Dotazioni

• Motore WEG
  • Protezione IP55, isolamento classe F
  • Efficienza IE4
• Controller SMARTRONIC PLUS
  • Allarmi e funzioni di manutenzione preventiva
  • Controllo remoto e timer settimanale
  • Interfaccia touch
  • Comunicazione SCADA o server WEB (RS485)
• Trasmissione diretta
  • Giunto flessibile
  • Protezione campana giunto
• Blocco vite lubrificato a due stadi
  • Maggior portata rispetto al singolo stadio
  • Bassa velocità di rotazione
  • Lunga durata
• Sistema di aspirazione ottimizzato
  • Aspirazione aria fresca dall'ambiente
  • Filtrazione particelle fino a 3 µm
  • Migliori prestazioni e manutenzione facilitata
• Sistema di raffreddamento premium
  • Circuiti di raffreddamento aria/olio separati
  • Turbina di raffreddamento
  • Controllo mediante inverter

Vantaggi del blocco a due stadi

• Progetto di compressione a due stadi
• Fino al 10% di efficienza in più in alcuni punti di funzionamento
• Fino al 10% di portata in più con la stessa potenza all'albero
• Forze assiali ridotte
• Bassa velocità di rotazione — maggiore durata dei rotori

Campi di applicazione

• Industria automobilistica
• Generazione di energia
• Metallurgia
• Grandi impianti industriali

Prestazioni (tabella)
MODEL | kW | HP | Portata 7,5 bar (m3/min) | 8,5 bar (m3/min) | 10 bar (m3/min) | 13 bar (m3/min) | Uscita aria | DIMENSIONI (LxPxA) mm | PESO kg | Livello sonoro dB(A)
MSTS-V 90 | 90 | 125 | 5,38 - 18,44 | 5,36 - 17,33 | 5,24 - 15,87 | 5,15 - 13,66 | DN65 | 2775 x 1805 x 1926 | 3835 | 74
MSTS-V 110 | 110 | 150 | 7,08 - 23,12 | 6,90 - 21,68 | 6,88 - 20,20 | 6,82 - 17,25 | DN65 | 2775 x 1805 x 1926 | 4200 | 74
MSTS-V 132 | 132 | 180 | 7,94 - 27,88 | 7,90 - 26,40 | 7,59 - 24,51 | 7,50 - 21,35 | DN80 | 2950 x 1950 x 2000 | 4675 | 74
MSTS-V 160 | 160 | 220 | 8,47 - 32,45 | 8,25 - 30,00 | 8,39 - 28,00 | 9,14 - 24,98 | DN80 | 2950 x 1950 x 2000 | 5300 | 75
MSTS-V 200 | 200 | 270 | 11,79 - 42,86 | 11,77 - 39,94 | 11,62 - 37,01 | 11,40 - 30,54 | DN100 | 3500 x 2250 x 2350 | 6550 | 77
MSTS-V 250 | 250 | 340 | 17,34 - 52,41 | 17,12 - 49,13 | 16,76 - 45,86 | 17,33 - 38,84 | DN100 | 3500 x 2250 x 2350 | 9400 | 78
MSTS-V 315 | 315 | 430 | 16,86 - 62,01 | 16,85 - 59,31 | 16,81 - 55,24 | 30,33 - 45,96 | DN100 | 3500 x 2250 x 2350 | 9680 | 79

Specifiche tecniche

• Famiglia modelli: MSTS‑V
• Intervallo potenze: 90–315 kW
• Compressione: blocco vite lubrificato a due stadi
• Motore WEG IP55, isolamento classe F, efficienza IE4
• Controller SMARTRONIC PLUS: allarmi, manutenzione preventiva, controllo remoto, timer settimanale, touchscreen, SCADA/WEB (RS485)
• Trasmissione diretta con giunto flessibile e protezione campana
• Filtrazione aspirazione fino a 3 µm
• Raffreddamento separato aria/olio, turbina di raffreddamento controllata da inverter
• Separatore centrifugo integrato con scarico condensato a perdita zero
• Opzione: recupero termico
• Temperatura d'esercizio: fino a 45°C
• Uscite aria: DN65 / DN80 / DN100 a seconda del modello
• Livello sonoro: 74–79 dB(A) a seconda del modello
• Dimensioni e pesi: vedi tabella prestazioni
