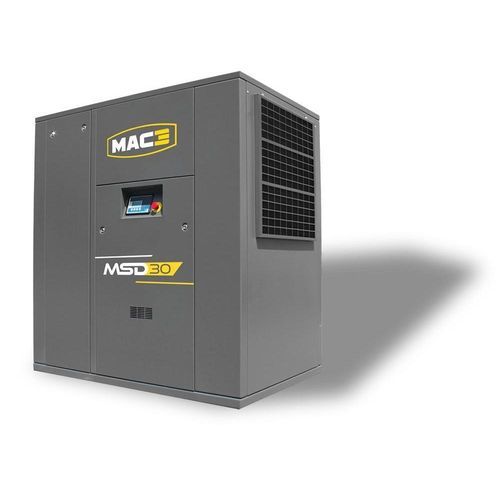

Compressore a vite MSD series

d'ariaelettricofisso

Panoramica
Dotata di componenti riconosciuti, la serie MSD di compressori industriali fornisce azionamento diretto da 22–315 kW per applicazioni industriali gravose.

Caratteristiche generali

• Costruzione robusta
• Elevate prestazioni
• Ingombro compatto
• Bassi costi operativi

Punti di forza
Prestazioni

• Potenza specifica ottimale
• Funzionamento fino a 43°C ambiente
• Componenti di produttori riconosciuti
• Controller elettronico potente
• Alta efficienza grazie all'azionamento diretto
• Bassi costi di manutenzione
• Progetto duraturo per maggiore vita utile

Ergonomia

• Avviamento rapido
• Utilizzo semplice
• Accesso facilitato alla manutenzione
• Controller elettronico con monitoraggio
• Supporto per manutenzione preventiva

Equipaggiamento

• Motore elettrico WEG — IP55, isolamento classe F
• TAMROTOR blocco vite — serie ENDURO
• Controller elettronico SMARTRONIC LITE / SMARTRONIC: allarmi, manutenzione preventiva, controllo remoto, master/slave via collegamento seriale, timer settimanale (≥ 30 kW), MODBUS (≥ 30 kW)
• SCHNEIDER ELECTRIC avviatore e protezioni: relè di controllo fase, protezione contro corto circuito integrata
• Azionamento diretto: ingranaggi integrati nel blocco vite, giunto flessibile, protezione a campana
• EBM-PAPST ventilatore di raffreddamento

Tabella prestazioni (modelli e dati principali)
MODELLO | kW | Hp | PORTATA m3/min (7,5 bar | 10 bar | 13 bar) | USCITA ARIA | DIMENSIONI (mm) | PESO (kg)
MSD 22 | 22 | 30 | 4,0 | 3,6 | - | 1" | 1275 x 850 x 1465 | 538
MSD 30 | 30 | 40 | 5,5 | 4,5 | 3,9 | 1 1/4" | 1575 x 1030 x 1750 | 761
MSD 37 | 37 | 50 | 6,6 | 5,6 | 4,6 | 1 1/4" | 1575 x 1030 x 1750 | 869
MSD 45 | 45 | 60 | 8,5 | 7,1 | 5,7 | 1 1/2" | 2000 x 1200 x 1810 | 1461
MSD 55 | 55 | 75 | 9,8 | 8,7 | 7,0 | 1 1/2" | 2000 x 1200 x 1810 | 1520
MSD 75 | 75 | 100 | 12,6 | 11,0 | 9,2 | 1 1/2" | 2000 x 1200 x 1810 | 1690
MSD 90 | 90 | 125 | 16,2 | 13,7 | 11,2 | 2" | 2500 x 1400 x 2037 | 2240
MSD 110 | 110 | 150 | 19,5 | 17,9 | 14,0 | 2" | 2500 x 1400 x 2037 | 2640
MSD 132 | 132 | 180 | 23,4 | 20,0 | 16,5 | 2 1/2" | 2750 x 1750 x 2000 | 2970

Campi di applicazione
Adatto a lavorazione del legno, generazione di energia, metallurgia, industria pesante, trattamento delle superfici, miniere e cave, automotive e altri usi industriali.

Specifiche tecniche

• Serie: MSD (compressori industriali ad azionamento diretto)
• Intervallo di potenza: 22–315 kW
• Blocco vite: TAMROTOR serie ENDURO
• Motore: WEG, IP55, isolamento classe F
• Controller: SMARTRONIC LITE / SMARTRONIC — allarmi, manutenzione preventiva, controllo remoto, master/slave, timer settimanale (≥ 30 kW), MODBUS (≥ 30 kW)
• Avviamento e protezioni: SCHNEIDER ELECTRIC — relè di controllo fase, protezione corto circuito integrata
• Trasmissione: azionamento diretto con ingranaggi integrati, giunto flessibile, protezione a campana
• Raffreddamento: ventilatore EBM-PAPST
• Temperatura ambiente di esercizio: fino a 43°C
• Uscite aria: raccordi BSP a seconda del modello (1", 1 1/4", 1 1/2", 2", 2 1/2")
• Priorità di progetto: robustezza, compattezza, basso costo di manutenzione, lunga vita utile
