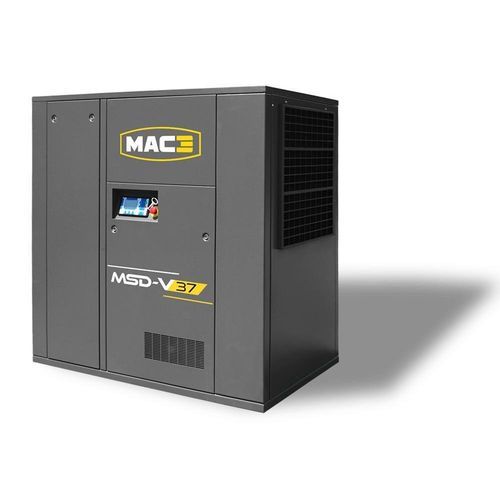

Compressore a vite MSD-V series

d'ariacon motore elettricofisso

Panoramica
La serie MSD-V comprende compressori industriali a velocità variabile, disponibili da 18,5 a 315 kW. Progettata per uso industriale continuativo, la gamma combina trasmissione diretta 1:1, tecnologia del gruppo vite consolidata e controllo elettronico avanzato per ottimizzare i consumi e ridurre le attività di manutenzione.

Punti salienti

• Potenza specifica ottimale
• Funzionamento fino a 43°C ambiente
• Efficienza della trasmissione diretta
• Bassi costi di manutenzione
• Fino al 35% di risparmio energetico con controllo a velocità variabile
• Eliminazione delle fasi di scarico
• Progettato per lunga durata

Ergonomia e manutenzione

• Avviamento rapido
• Funzionamento semplice e comandi chiari
• Accesso facilitato per interventi di manutenzione
• Controller elettronico con funzioni di manutenzione preventiva

Dotazione

• Motore elettrico WEG
  • IP55, classe di isolamento F
• Gruppo vite TAMROTOR serie ENDURO
• Controller SMARTRONIC / SMARTRONIC PLUS
  • Allarmi e manutenzione preventiva
  • Controllo remoto
  • Funzionamento Master/Slave tramite collegamento seriale
  • Timer settimanale
  • Protocollo MODBUS
• Componenti SCHNEIDER ELECTRIC
  • Protezione integrata contro i cortocircuiti
• Accoppiamento diretto 1:1
  • Accoppiamento flessibile
  • Protezione con campana
• Ventola di raffreddamento EBM-PAPST
• Inverter DANFOSS

Prestazioni (estratto)
MODELLO | kW | Hp | PORTATA 7,5 bar (m3/min) | PORTATA 10 bar (m3/min) | PORTATA 13 bar (m3/min) | USCITA | DIMENSIONI (mm) | PESO (kg)
MSD-V 18 | 18,5 | 25 | 0,8 - 3,0 | 0,7 - 2,6 | 0,7 - 2,1 | 1" | 1275 x 850 x 1465 | 465
MSD-V 22 | 22 | 30 | 1,3 - 4,2 | 1,3 - 3,8 | 1,1 - 2,9 | 1" | 1275 x 850 x 1465 | 500
MSD-V 30 | 30 | 40 | 1,2 - 5,3 | 1,2 - 4,6 | 1,2 - 4,0 | 1 1/4" | 1575 x 1030 x 1755 | 695
MSD-V 37 | 37 | 50 | 1,3 - 6,8 | 1,3 - 5,8 | 1,3 - 5,0 | 1 1/4" | 1575 x 1030 x 1755 | 715
MSD-V 45 | 45 | 60 | 1,3 - 7,6 | 1,3 - 6,8 | 1,2 - 5,9 | 1 1/4" | 1575 x 1030 x 1755 | 945
MSD-V 55 | 55 | 75 | 2,5 - 9,9 | 2,4 - 8,2 | 2,6 - 7,4 | 1 1/2" | 2000 x 1200 x 1810 | 1290
MSD-V 75 | 75 | 100 | 2,6 - 12,9 | 2,5 - 10,9 | 2,5 - 9,6 | 1 1/2" | 2000 x 1200 x 1810 | 1390
MSD-V 90 | 90 | 125 | 6,2 - 16,8 | 6,0 - 14,4 | 6,2 - 12,3 | 2" | 2500 x 1400 x 2037 | 2020
MSD-V 110 | 110 | 150 | 6,6 - 20,1 | 7,1 - 17,3 | 7,0 - 15,0 | 2" | 2500 x 1400 x 2037 | 2380

Specifiche tecniche

• Famiglia prodotto: MSD-V (compressori industriali a velocità variabile)
• Intervallo di potenze: 18,5 a 315 kW
• Temperatura ambiente massima di esercizio: fino a 43°C
• Risparmio energetico: fino al 35% (funzionamento a velocità variabile)
• Trasmissione: diretta 1:1 (accoppiamento flessibile, protezione con campana)
• Motore elettrico: WEG, IP55, classe isolamento F
• Gruppo vite: TAMROTOR serie ENDURO
• Controller: SMARTRONIC / SMARTRONIC PLUS (allarmi, manutenzione preventiva, controllo remoto, Master/Slave via collegamento seriale, timer settimanale, MODBUS)
• Componenti elettrici: SCHNEIDER ELECTRIC (protezione cortocircuito integrata)
• Raffreddamento: ventola EBM-PAPST
• Inverter: DANFOSS
• Obiettivi di progetto: riduzione dei costi di manutenzione, eliminazione delle fasi a vuoto, durata prolungata, avviamento rapido e manutenzione facilitata
