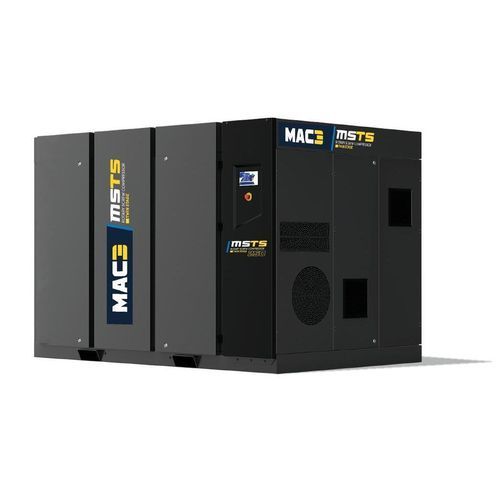

Compressore a vite MSTS series

d'ariaelettricofisso

Descrizione
Compressori a vite lubrificata a due stadi serie MSTS per fornitura di aria compressa industriale. Disponibili nella gamma di potenza 90–315 kW; progettati per funzionamento continuo fino a 45 °C ambiente.

Punti salienti

• Risparmio energetico fino al 15% rispetto ai compressori a stadio unico
• Riduzione del livello di rumore
• Funzionamento fino a 45 °C ambiente
• Raffreddamento ottimale con bassa contropressione
• Recupero calore opzionale
• Motore ad altissima efficienza IE4
• Riduzione delle perdite di pressione
• Ventilatore di raffreddamento pilotato da inverter
• Separatore centrifugo integrato e scarico condensa a perdita zero

Equipaggiamento

• Motore WEG: IP55 con isolamento classe F; efficienza IE4
• Controllore elettronico SMARTRONIC PLUS: allarmi e manutenzione preventiva; controllo remoto – timer settimanale; touch screen; comunicazione SCADA o server WEB (RS-485)
• Trasmissione diretta: accoppiamento flessibile; protezione campana accoppiamento
• Blocco a vite a due stadi lubrificato: maggiore portata; bassa velocità di rotazione; lunga durata
• Sistema di aspirazione ottimizzato: aspirazione aria fresca; filtra particelle fino a 3 micron; migliori prestazioni e manutenzione facilitata
• Sistema di raffreddamento premium: raffreddamento separato aria/olio; turbina di raffreddamento; controllo tramite inverter

Vantaggi del blocco a due stadi

• Progetto di compressione a due stadi
• Fino al 10% in più di eco-efficienza
• Fino al 10% in più di portata con la stessa potenza al albero
• Forze assiali ridotte
• Bassa velocità di rotazione → maggiore durata dei rotori

Prestazioni (modelli selezionati)
MODELLO | kW | HP | PORTATA D'ARIA @7,5 bar (m3/min) | @8,5 bar (m3/min) | @10 bar (m3/min) | @13 bar (m3/min) | USCITA ARIA | DIMENSIONI (L x P x A) mm | PESO (kg) | LIVELLO SONORO dB(A)
MSTS 90 | 90 | 125 | 18,42 | 14,72 | 14,65 | 13,65 | DN65 | 2775 x 1805 x 1926 | 3660 | 74
MSTS 110 | 110 | 150 | 23,89 | 21,76 | 18,49 | 14,57 | DN65 | 2775 x 1805 x 1926 | 4000 | 74
MSTS 132 | 132 | 180 | 26,25 | 26,07 | 23,62 | 21,82 | DN80 | 2950 x 1950 x 2000 | 4500 | 74
MSTS 160 | 160 | 220 | 31,72 | 31,29 | 25,78 | 25,60 | DN80 | 2950 x 1950 x 2000 | 5000 | 75
MSTS 200 | 200 | 270 | 43,49 | 40,70 | 34,77 | 30,62 | DN100 | 3500 x 2250 x 2350 | 6220 | 77
MSTS 250 | 250 | 340 | 53,40 | 50,49 | 43,15 | 40,53 | DN100 | 3500 x 2250 x 2350 | 9120 | 78
MSTS 315 | 315 | 430 | 62,67 | 56,95 | 55,18 | 44,13 | DN100 | 3500 x 2250 x 2350 | 9400 | 79

Caratteristiche / specifiche tecniche

• Compressione a vite lubrificata a due stadi
• Risparmio energetico fino al 15% rispetto a configurazioni a stadio unico
• Funzionamento fino a 45 °C ambiente
• Motore elettrico ad alta efficienza IE4 (motore WEG disponibile) con protezione IP55 e isolamento classe F
• Controllore SMARTRONIC PLUS: allarmi, manutenzione preventiva, controllo remoto, timer settimanale, touch screen, SCADA/Server Web (RS485)
• Ventilatore di raffreddamento pilotato da inverter e controllo opzionale della turbina di raffreddamento tramite inverter
• Raffreddamento separato aria/olio per gestione termica ottimale
• Separatore centrifugo integrato e scarico condensa a perdita zero
• Aspirazione ottimizzata e filtrazione particelle fino a 3 micron
• Accoppiamento flessibile e protezione campana per varianti a trasmissione diretta
• Opzione: recupero del calore
• Ridotte perdite di carico e minori forze assiali per prolungare la vita dei rotori
• Gamma di potenze disponibile: 90–315 kW (vedere tabella prestazioni per dati per modello)
